Longue portée et anti-brouillard, à leds ?

[Lom2lyon]

Perso, j'ai fait un montage dans ce genre :

ok, donc 2 relais.
Le relais avant porte fusible, c'est quoi ? 30A ?
Et celui avant les LP ? 30A aussi ?

[Jl-l]

Alors, en fait, le 2nd relais, je l'ai viré dans le 2nde montage avec led (2 * 10 W )

Pour le 1er, il faudrait que je regarde sa puissance.

[Lom2lyon]

Ok. Et tu t'es repiqué où pour le + après contact ? Certains le font sur le feu arrière...

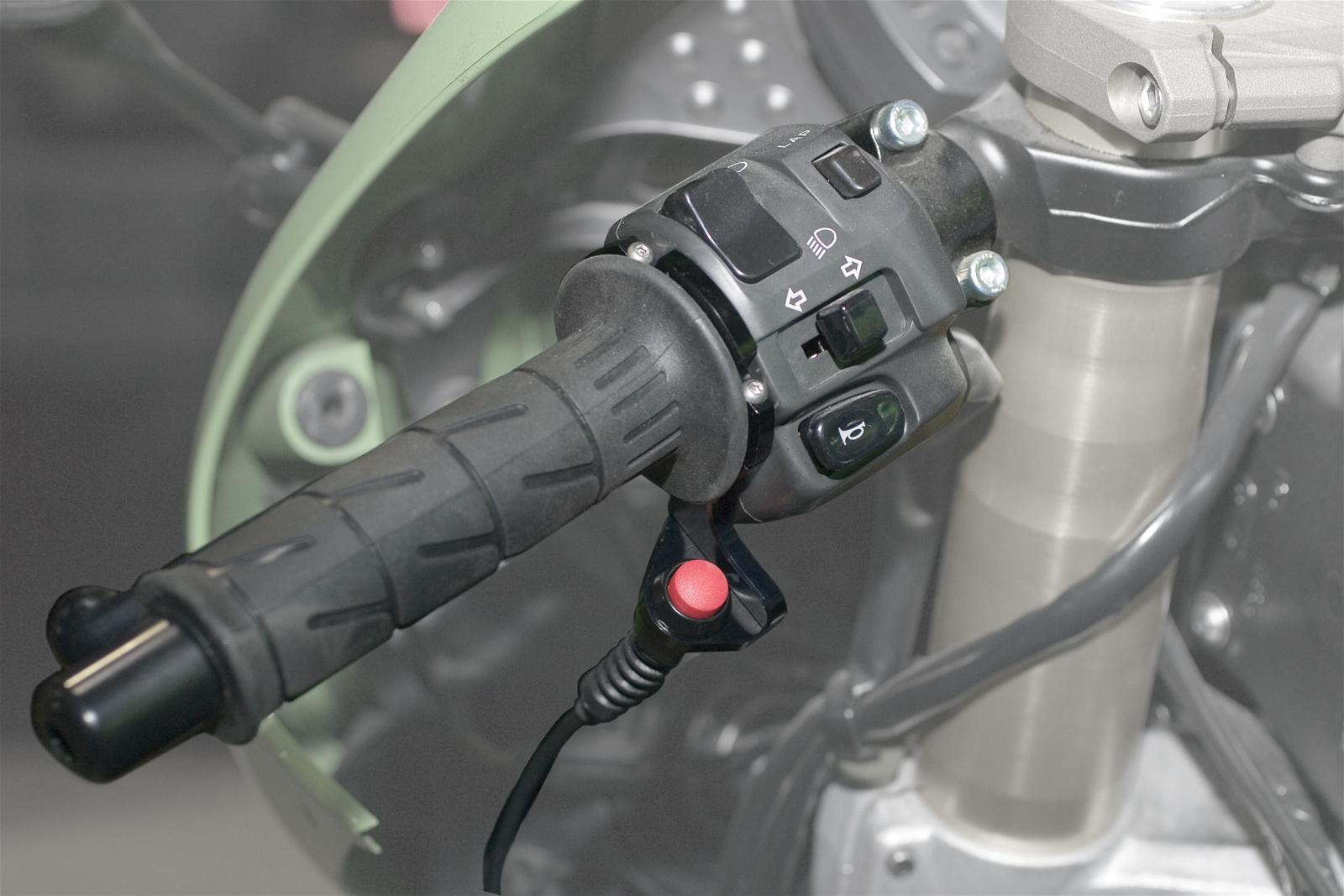

Pour l'interrupteur, j'ai vu ce truc, pas trop mal (qui évite d'allonger le pouce !) Par contre, me concernant, je n'opterai pas pour le même bouton (c'est juste l'emplacement du switch qui est intéressant), mais plutôt un bouton ON-OFF-(ON) comme celui-ci:

[Jl-l]

Pareil feux position arrière pour piloter le relais ...

Et profites en pour un voltmetre si tu n'en a pas

[Lom2lyon]

Pareil feux position arrière pour piloter le relais ...

Et profites en pour un voltmetre si tu n'en a pas

Le voltmètre, c'est fait ! Je l'ai installé début de cette semaine, en le soudant sur la carte mère du TripMaster (comme l'a fait Piafpower sur sa nessie !)
--edit--
D'ailleurs, je l'ai testé : en ordre de marche normal (à 90 km/h - 4500 trs/mn), je suis à 13,3V (avec feux allumés). Le voltmètre a une différence entre 0,1 et 0,2V par rapport à mon multimètre, donc pas trop mal calibré/étalonné.

[Lom2lyon]

Pour le 1er, il faudrait que je regarde sa puissance.

[TiTi]

Sur RD07A on prend facilement le "+" permanent sur la boîte à fusible en utilisant l'emplacement du fusible de rechange !

[Jl-l]

Pour le 1er, il faudrait que je regarde sa puissance.

En l’occurrence c'est un 70 Ah (mais je l'avais en stock d'une précédente commande conrad )

[Bebert]

bon alors les gars, j'achète quoi ?
je suis chaud patate moi pour mettre ces trucs.
Mais comme j'y comprends rien...

[Jl-l]

1 relais - http://www.conrad.fr/ce/fr/product/5041 ... s?ref=list
1 support fusible - http://www.conrad.fr/ce/fr/product/6467 ... s?ref=list
des fusibles
du câble (1.5mm²)
du thermo rétractable
Du chatterton
des col-ring ...


liens donnés à titre d'exemples ..

[Lom2lyon]

bon alors les gars, j'achète quoi ?
je suis chaud patate moi pour mettre ces trucs.
Mais comme j'y comprends rien...

ma Louloute

Allors comme ça, on est chaud comme une baraque à frite, pour faire une Béberrerie ?

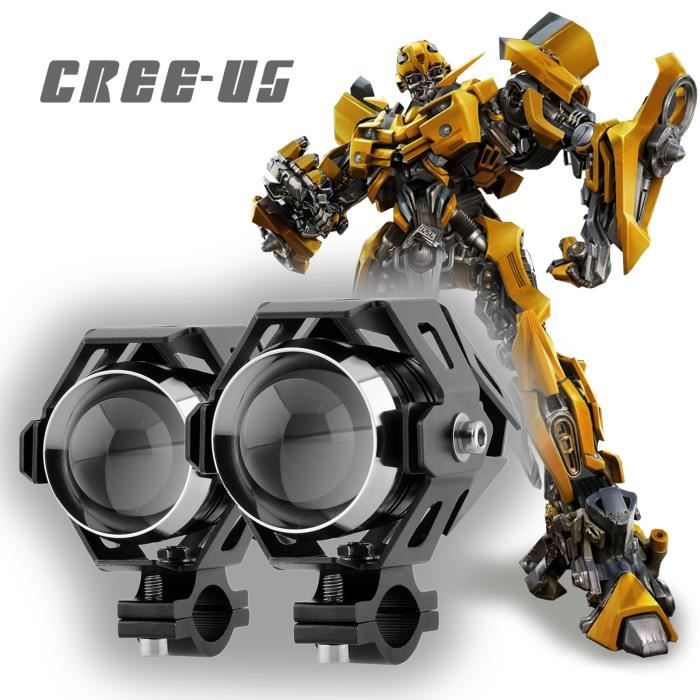

Bon, de mon côté, comme je l'ai dit un peu plus haut, j'ai commencé par acheter les lampes sur CDiscount pour 26 euros environ les 2.
J'ai également acheté une boite porte fusibles (x4) chez AD (les distributeurs auto qu'on trouve un peu de partout) pour 6 euros environs.
J'ai récupéré du cable 1.5 mm2 (longueur environ 2m) avec 5 fils dedans.
J'ai acheté une boite de cosses mâles pour le porte fusible.
Il me reste le relais à acheter.
Après, pour "les bras" qui supporteront les LP, je pense qu'un T en alu +un L en alu feront l'affaire. Je suis toujours en train de réfléchir à ce point là.


--EDIT-- il restera également les puces MK-R, interrupteur et le régulateur. Là aussi, je réfléchi au support de l'interrupteur sur le guidon (je suis en bonne voie ).

[Jl-l]

Si tu as des PC tubulaires, regarde du cotè des colliers de plomberie pour tubes PVC ... j'ai pas les photos ici sous la main (mais sur mon PC à la maison)

[Lom2lyon]

Si tu as des PC tubulaires, regarde du cotè des colliers de plomberie pour tubes PVC ... j'ai pas les photos ici sous la main (mais sur mon PC à la maison)

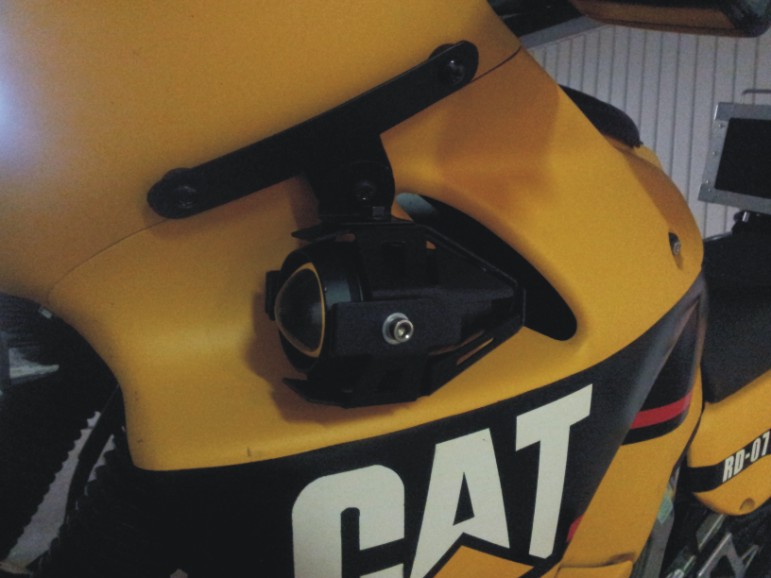

En fait, et on en a discuté avec Bébert, on serait plus partant pour installer les spots ( ) comme l'a fait Piafpower

Ça fait plus propre (à mon goût) car y'a pas trop de fils qui trainent (visibles en fait), et c'est surtout moins exposé à la projection éventuelle de caillasse...

[Jl-l]

Jamais eu de souci de projection ni de casse.

Et pour la visibilité par les autres, partir du principe que plus le triangle est grand, mieux c'est ...

[Lom2lyon]

Et pour la visibilité par les autres, partir du principe que plus le triangle est grand, mieux c'est ...

C'est pas faux !
De toute façon, les LP sont vendues avec des coliers de fixation (sur lesquels il faudra rajouter des sortes de silent bloc, car ça ne tient pas à ce qu'il parrait (Dixit -> ZeMouette )).

[Jl-l]

Chambre à air ....

[Lom2lyon]

Chambre à air ....

Super astuce ! Merci

[Le Jardinier]

En fait, et on en a discuté avec Bébert, on serait plus partant pour installer les spots ( ) comme l'a fait Piafpower

ça c'est pas piafpower, c'est Fox et c'est inspiré de la fixation touratech

[Lom2lyon]

Ah oui, bien vu !
Fox, si tu me lis, désolé pour l'amalgame

[Fox]

comme ma rotule va mieux ( je ne marche plus comme un robot )
mercredi avant de partir en congé je vais démonter projo et vous donner les cotes avec un gabarit

[Lom2lyon]

comme ma rotule va mieux ( je ne marche plus comme un robot )
mercredi avant de partir en congé je vais démonter projo et vous donner les cotes avec un gabarit

Aaaaaaaahhhhhh, cool
Depuis le temps que je l'attend ton gabarit !
Je me posais la question Fox : ça ne vibre pas trop ? En fait, je me demandais s'il ne serait pas judicieux de mettre une plaque également de l'autre côté du carrénage, et donc le prendre en sandwich ?

[Fox]

comme ma rotule va mieux ( je ne marche plus comme un robot )
mercredi avant de partir en congé je vais démonter projo et vous donner les cotes avec un gabarit

Aaaaaaaahhhhhh, cool
Depuis le temps que je l'attend ton gabarit !
Je me posais la question Fox : ça ne vibre pas trop ? En fait, je me demandais s'il ne serait pas judicieux de mettre une plaque également de l'autre côté du carrénage, et donc le prendre en sandwich ?

j'ai calé un petit morceau de tapis de sol D4 ( le meme que j'ai mis pour "isoler" mon topcase et valoche ) entre le bas du projo et le carénage pour protéger les plastiques des éventuels frottement .

mais sans ça , j'ai pas vu de vibration parasite . avec la bonne épaisseur d'ALU ça le fait

3 points d'ancrage semble la meilleur solution . mais faire un trou si petit soit il sur mon @T pour un 3eme point d'ancrage ............
rien que d'y penser , ma vu se brouille , je tremble et mes oreilles saigne abondamment

[Lom2lyon]

j'ai calé un petit morceau de tapis de sol D4 ( le meme que j'ai mis pour "isoler" mon topcase et valoche ) entre le bas du projo et le carénage pour protéger les plastiques des éventuels frottement .:

pas bête ça. Bonne idée

mais sans ça , j'ai pas vu de vibration parasite . avec la bonne épaisseur d'ALU ça le fait :

ok, donc faut les cotes !

3 points d'ancrage semble la meilleur solution . mais faire un trou si petit soit il sur mon @T pour un 3eme point d'ancrage ............
rien que d'y penser , ma vu se brouille , je tremble et mes oreilles saigne abondamment

tu m'étonnes, moi aussi, j'en serais malade

[Fox]

donc voila le gabarit du support avec les cotes principal

une fois un peu courbé le support passe très bien dans les trous du carénage .

sur les photos il y a 2 morceau de chambre a air . un va entre la plaque principal et le " L " .
l'autre va entre le " L " et le projo .

ça évite que ça bouge même si c'est très bien serré ( super gripe les CaA ) .

sinon les 2 écrous sont des nylstop .

pour bien fixer le projo au " L " je passe une tit clé de 10 entre le corps du projo et sa protection pour tenir le boulon , puis je fixe l'ecrou nylstop avec une 2eme cle de 10 .

les rondelles acheté a leroypinpin rayon plomberie . diam ext 18mm diam int 5mm : ep 4mm

mes fixation sont faite avec de l'alu de recup d'ou la forme bizard

[Fox]

photos
