probleme compte tour (réparer)

[Courbine33]

voila, j'avais un probleme de compte tours il ne voulais pas depasser les 1500 tours.(le pb exister deja quand j"ai acheter l'at rd07 de 94 )changement de regul par l"ancien propriot )
donc au d'un peu plus d1 ans ras le casque de ce compte tour qui comptait rien j'ai ouvert la bete sur les conseil d'un site italien (http://www.qsl.net/iz7ath/web/home_eng.htm).page compte tours.(http://www.qsl.net/iz7ath/web/home_ita.htm)
j'ai tester la valeur de la resistance R5(valeur nominale 39 ohms et la horreur la valeur est passer a 980 ohms sous l'effet de la sur tension du au pb de regul )j'ai commencer par tester R5 parce que le gars du site italien (site si dessus) conseil de tester en premier R5 entourer en rouge sur la photo

photo électronique compte tours

fig01 - copie.jpg (33.03 Kio) Vu 2749 fois

.

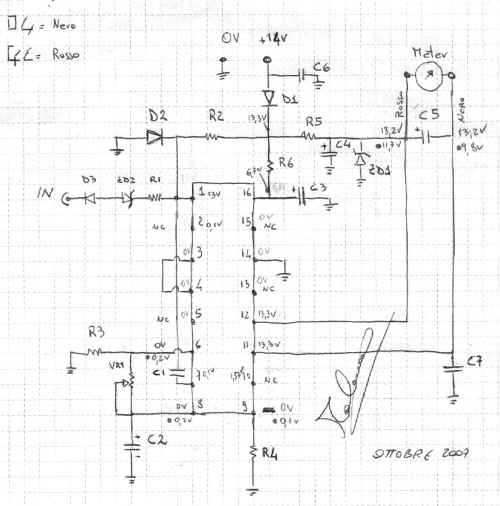

schéma compte tours :

schema compte tours


compte tours sorti de son support:


toutes les photos ont ete prise sur le site italien.
bon j'ai changer la resistance R5 valeur 39ohms (prix 0.11€)une misère je remonte le tout et la miracle le compte tours fonctionne a merveille.
merci a l'instigateur de cet excellent site plein de bon truc pour nos at chérie.
amicalement bruno.

[Tlr]

Merci pour l'info Courbine 33

[Dode38]

Merci Bruno

[Nike9000]

Bonjour a tous, j'ai le même problème sur ma RD04 de 1991. Est-ce que ce diag est aussi valable pour mon @T?

[Courbine33]

a voir .il faut que tu prenne la mesure de la resistance qui est entourée sur la photo.
c'est la resistance R5 qui doit avoir une valeur de environ 39 ohms. + ou - 10 %
pour prendre la valeur il faut dessouder au moins une pate de la resistance.

[Thib301269]

Bonjour à tous,
Ma régulation m'a fait griller ma batterie, la pompe à essence et quasi toutes les ampoules ont lâché. Je me suis donc attardé à tout remplacer et j'ai pu remettre en route ma RD07. Hier soir en rentrant chez moi, je me suis aperçu que mon compte tour s'était arrêté ?!?! Il avait résisté à la grande grillade mais il a fini par lâcher.
Serait-ce un problème de résistance comme expliqué ci-dessus ? Ou vais-je avoir encore tout le reste de mes composants électriques qui lâchent les uns après les autres ?!? Celui qui m'angoisse le plus est évidemment le CDI .... vu son prix pour mon @T .... j'ai lu sur le net que l'arrêt du compte tour pouvait être la cause d'un CDI défectueux ....:-(((
Est-ce possible que le compte tour lâche quelques jours après la grillade ?
Un ptit conseil svp si vous avez le temps.

Merci d'avance.

Thibaud
