Re: Modification 600 T@ pour TT soft
Posté : 04 avr. 2021, 09:57
par Guiguy56

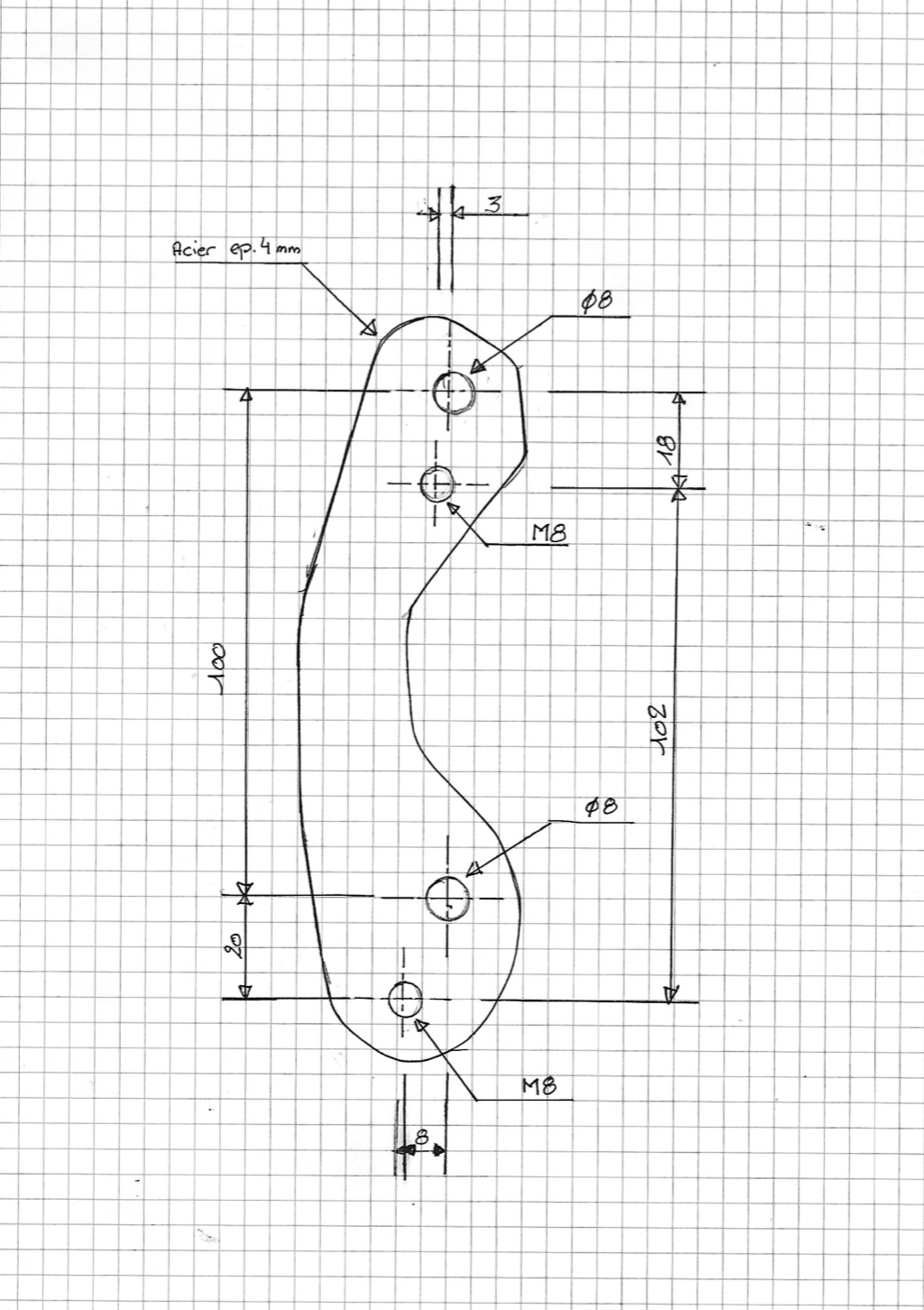

Voici le schémas.
La pièces peut être affiner, j’ai calqué le prototype
.
Re: Modification 600 T@ pour TT soft
Posté : 04 avr. 2021, 10:09
par La_Haut
Superbe boulot. Bravo
Re: Modification 600 T@ pour TT soft
Posté : 04 avr. 2021, 11:52
par Tlr
Bravo Guiguy, merci pour le schéma
Besoin de petites précisions :
- Ta pièce est diminuée en épaisseur en haut, sur une surface importante, et la taille n'a pas l'air d'être faite au hasard dans ses dimensions et son positionnement, il doit y avoir une raison...
- Sur ton schéma je pense voir que les 2 trous de diamètre 8 sont alignés, peux tu le confirmer.
Merci d'avance pour ton retour
Re: Modification 600 T@ pour TT soft
Posté : 04 avr. 2021, 12:46
par Guiguy56
Tlr a écrit : 04 avr. 2021, 11:52
Bravo Guiguy, merci pour le schéma
Besoin de petites précisions :
- Ta pièce est diminuée en épaisseur en haut, sur une surface importante, et la taille n'a pas l'air d'être faite au hasard dans ses dimensions et son positionnement, il doit y avoir une raison...
- Sur ton schéma je pense voir que les 2 trous de diamètre 8 sont alignés, peux tu le confirmer.
Merci d'avance pour ton retour
La partie haute limée, c’est une erreur, j’avais mis mon fils à limer la pièces et il s’est trompé de côté
.
Comme ma plaque faisait 5mm d’épaisseur, j’ai dû limer la plaque (au niveau des trous de 8) pour que le support d’étirer ne touche pas le disque.
Et oui, les perçage de 8 sont alignées
Re: Modification 600 T@ pour TT soft
Posté : 04 avr. 2021, 14:53
par Marcopolo
Impeccable Guiguy
Re: Modification 600 T@ pour TT soft
Posté : 04 avr. 2021, 15:47
par Jimmy73sa
Qu'est-ce que vous voulez dire? Deux trous sont toujours alignés. Vous voulez dire autre chose, sûrement.
Re: Modification 600 T@ pour TT soft
Posté : 04 avr. 2021, 15:58
par Marcopolo
Jimmy73sa a écrit : 04 avr. 2021, 15:47
Qu'est-ce que vous voulez dire? Deux trous sont toujours alignés. Vous voulez dire autre chose, sûrement.
il y a toutes les cotes maintenant pour pouvoir reproduire
Re: Modification 600 T@ pour TT soft
Posté : 04 avr. 2021, 16:33
par Guiguy56
Jimmy73sa a écrit : 04 avr. 2021, 15:47
Qu'est-ce que vous voulez dire? Deux trous sont toujours alignés. Vous voulez dire autre chose, sûrement.
Ce que je disais, c’est que sur le plan, les deux trous de 8 sont sur la même ligne.
Re: Modification 600 T@ pour TT soft
Posté : 04 avr. 2021, 17:07
par Tlr
Effectivement Guiguy, c'est ce que je voulais savoir...
ou autre manière de dire sur le même axe vertical sur le plan, car effectivement 2 points sont toujours alignés, tu as raison Jimmy.
Re: Modification 600 T@ pour TT soft
Posté : 13 avr. 2021, 10:09
par Coyote94
Salut @Guiguy56
On s'est eu sur FB sur le GB CRF, pourrais tu me montrer comment tu as fixé les pattes arrière du GB ?
Re: Modification 600 T@ pour TT soft
Posté : 13 avr. 2021, 10:28
par Guiguy56
Coyote94 a écrit : 13 avr. 2021, 10:09
Salut @Guiguy56
On s'est eu sur FB sur le GB CRF, pourrais tu me montrer comment tu as fixé les pattes arrière du GB ?

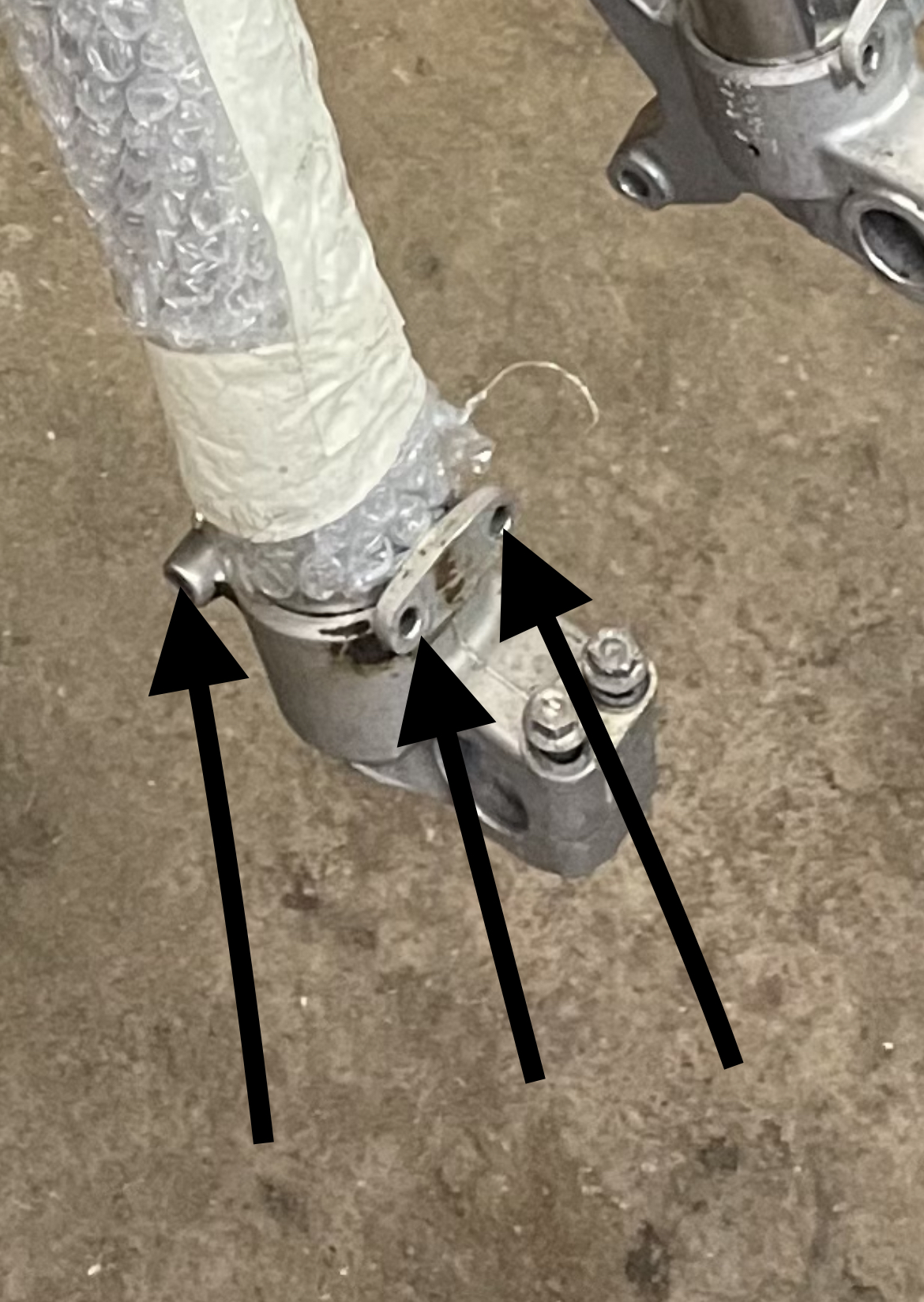

Voici les deux petites pattes de fixation arrière
Re: Modification 600 T@ pour TT soft
Posté : 13 avr. 2021, 10:30
par Tomaz à Trous
Je veux pas paraitre pessimiste, mais tes petites papattes en alu vont tenir une saison et encore.... J'ai pas de solution mieux à apporter, mais ca tiendra pas
du vécu...
Re: Modification 600 T@ pour TT soft
Posté : 13 avr. 2021, 11:05
par Guiguy56
Tomaz à Trous a écrit : 13 avr. 2021, 10:30
Je veux pas paraitre pessimiste, mais tes petites papattes en alu vont tenir une saison et encore.... J'ai pas de solution mieux à apporter, mais ca tiendra pas
du vécu...
La patte est en alu 4mm, de ce côté là, je ne pense pas qu’elle va casser, mais par contre, elle risque de bouger, et je réfléchis à la modifier pour récupérer une fixation à l’avant du pied de fourche.
Re: Modification 600 T@ pour TT soft
Posté : 13 avr. 2021, 13:17
par Tlr
Effectivement, avec 2 points d'ancrage ça bouge toujours un peu, il en faut 3 pour que ce soit fixe.
J'ai le même Pb sur mon garde boue avant de 03 que j'ai réhaussé, mais difficile de trouver une 3è fixation...
Re: Modification 600 T@ pour TT soft
Posté : 13 avr. 2021, 13:37
par Tomaz à Trous
Ah bah tiens, il est là mon Thierry !!
Tu peux témoigner de mon support de phare pourri de ma TransKalp pourrie à la stella il y a deux ans. c'était le lundi je crois.
Bref, même s'il y a de l'épaisseur, ca risque de péter...
Re: Modification 600 T@ pour TT soft
Posté : 13 avr. 2021, 14:14
par Guiguy56
Pour l’instant je n’ai que ça sous la main, mais je vais essayer de faire une pièces en inox qui reviendra prendre une fixation avant du pieds de fourche.
Par quoi as-tu remplacé ton support de phare alu
Re: Modification 600 T@ pour TT soft
Posté : 13 avr. 2021, 14:41
par Stefter
Tomaz à Trous a écrit : 13 avr. 2021, 13:37
Ah bah tiens, il est là mon Thierry !!
Tu peux témoigner de mon support de phare pourri de ma TransKalp pourrie à la stella il y a deux ans. c'était le lundi je crois.
Bref, même s'il y a de l'épaisseur, ca risque de péter...
Ta patte était soumis à un balancement perpétuel ,donc a la "fatigue",point faible de l'alu qui est pas du tout élastique ,si c'est un montage rigide ,ça devrait tenir....
Re: Modification 600 T@ pour TT soft
Posté : 13 avr. 2021, 21:10
par Coyote94
Merci pour les photos.
Pour ma part, j'ai créé des supports adaptés pour les fixations à l'avant.
Pour les pattes arrière, je pense faire des pattes 3D qui "entourent" les points de fixations.
Re: Modification 600 T@ pour TT soft
Posté : 14 avr. 2021, 07:06
par Guiguy56
Coyote94 a écrit : 13 avr. 2021, 21:10
Merci pour les photos.
Pour ma part, j'ai créé des supports adaptés pour les fixations à l'avant.
Pour les pattes arrière, je pense faire des pattes 3D qui "entourent" les points de fixations.
Belle pièce
Il faudrais que la fixation avant et arrière soit en une seul pièce avec la fixation avant sur les pieds (les 2 vis) et la fixation arrière (1 vis),
Il va vraiment falloir que j’investisse dans une imprimante
Pense tu qu’il y a moins d’intégrer du fil d’inox en cours d’impression, pour rigidifier ta piece
Re: Modification 600 T@ pour TT soft
Posté : 14 avr. 2021, 19:07
par Coyote94
Je ne crois pas que les 2 fixations devant tienne le tout, par contre je retiens en une seule pièce mais sur 3 points de fixation, je vais tenter.
Oui l'impression 3D est (plus) fiable avec les nouvelles machines, tu perds moins de temps en réglages.
Pour l'ajout du fil inox oublis, par contre je suis très, agréablement, surpris de la solidité des filaments : j'ai fais des poignées passager avec lesquelles je peux soulever la brèle...enfin à 2
Re: Modification 600 T@ pour TT soft
Posté : 15 avr. 2021, 08:39
par Tlr
Tomaz à Trous a écrit : 13 avr. 2021, 13:37
Ah bah tiens, il est là mon Thierry !!
Tu peux témoigner de mon support de phare pourri de ma TransKalp pourrie à la stella il y a deux ans. c'était le lundi je crois.
Je témoigne, je témoigne, mais Steph a un peu raison, ça bougera certainement, mais sans casser.
Il faut dire que certains ont plus la main baladeuse que bricoleuse, le résultat s'en fait sentir..
Bises mon p'tit Suisse
Re: Modification 600 T@ pour TT soft
Posté : 15 avr. 2021, 10:35
par Guiguy56
Coyote94 a écrit : 14 avr. 2021, 19:07
Je ne crois pas que les 2 fixations devant tienne le tout, par contre je retiens en une seule pièce mais sur 3 points de fixation, je vais tenter.
Oui l'impression 3D est (plus) fiable avec les nouvelles machines, tu perds moins de temps en réglages.
Pour l'ajout du fil inox oublis, par contre je suis très, agréablement, surpris de la solidité des filaments : j'ai fais des poignées passager avec lesquelles je peux soulever la brèle...enfin à 2
Il faudrait que ta pièces intègre les fixations avant et arrière du GB, comme ça tu as ton support de GB en une seule pièces avec les 3 points de fixations du pieds de fourche.
Si tu en fais, je serais acheteur d’un jeu
Re: Modification 600 T@ pour TT soft
Posté : 15 avr. 2021, 22:11
par Coyote94
Je suis de la faire avec ces 3 points fixes, je posterais le résultat.
Je veux bien te la partager mais nous n'avons pas les mêmes fourche (WP48).
Re: Modification 600 T@ pour TT soft
Posté : 16 avr. 2021, 07:36
par Rem's 47
Superbe boulot. Bravo
