Adaptation commodo gauche rd07

[Guillaumegdg]

Bonsoir à tous!
J'aimerai votre aide pour mon commodo gauche.

J'ai acheté sur bsp moto un commodo gauche adaptable honda.
Identique à celui d'origine sur ma rd07 1993, juste une led en plus de témoin de plein phare.

J'ai voulu le raccorder ce soir.

La prise du commodo adaptable est unique est femelle.
La prise du commodo d'origine est double est elles sont mâles.

J'ai réussi à raccorder les clignos. C'est déjà ça. En m'aidant du schema feu nouveau commodo.

Le schéma de la RT je suis incapable de le lire. Ça me dépasse.

Actuellement je suis bloqué.

L'ancien comodo comporte deux prises, celui Ci une seule.
Le nouveau comodo a une fiche bleu et blanche en dehors de la prise.

Voici les photos.
Si vous avez une idée pour le facilite la tâche je vous en serez éternellement reconnaissant !

[TiTi]

J'avais voulu mettre un commodo avec warning... Je les ai renvoyés ! Même problème avec les fiches et câble beaucoup trop court !

Schéma en couleur du Haynes :
> Schéma RD07A <

[Guillaumegdg]

J'avais voulu mettre un commodo avec warning... Je les ai renvoyés ! Même problème avec les fiches et câble beaucoup trop court !

Schéma en couleur du Haynes :
> Schéma RD07A <

Merci!
Oui je ne sais pas trop comment faire. L'electricite et moi ça fait 15

[Guiguy56]

Tu achète un connecteur 9 voix
En voici un : https://www.amazon.fr/dp/B0778PRGJ5/ref ... zCbH31A5D7

Tu utilise ton connecteur d’origine pour repérer l’emplacement des couleurs et tu refais le connecteur du comodo BST (attention les couleurs peuvent ne pas correspondre entre origine et BST).
Est ce que avec le BST tu as un schemas du connecteur.

[Guiguy56]

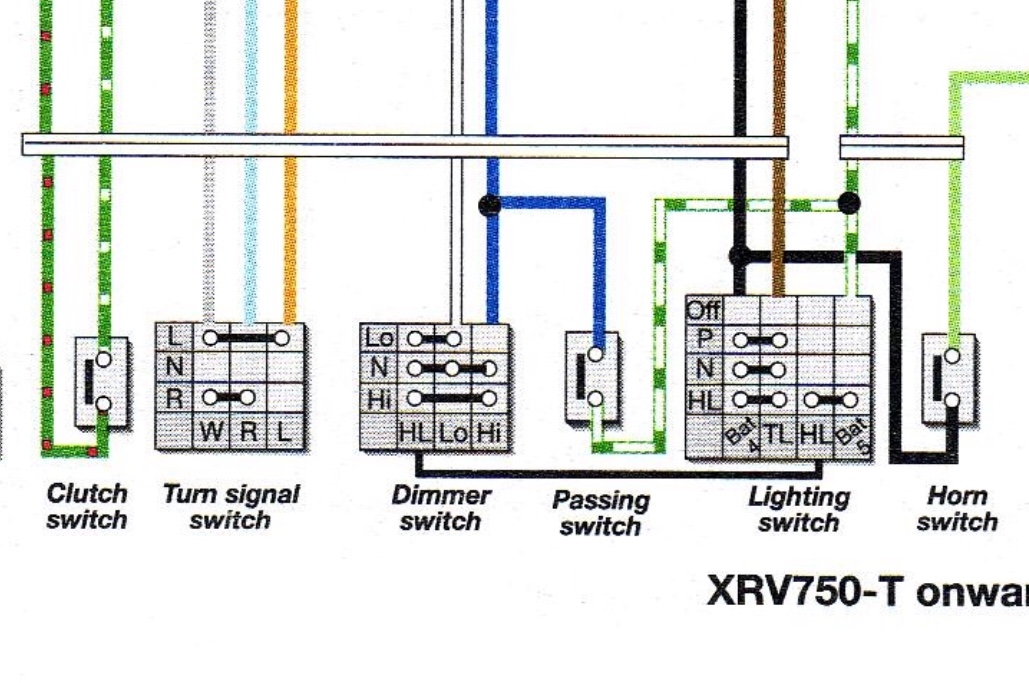

Je t’ai sélectionné le connecteur sur le schéma électrique de Titi, la longue barrette horizontale est le connecteur 9 broches et le petite barrette le 2 broches.

Tu doit avoir les mêmes couleurs de fils sur ton commodo d’origine.


Tu repère les emplacements des fils dans le connecteur d’origine et tu refais celui du BST.

[Guillaumegdg]

Merci beaucoup.

Je vais voir si c'est mes cordes.
Je pensais juste les fils entre eux en gardant la prise 9 fils et 2 fils d'origine.
Maintenant que j'ai tout coupé je suis pas là dans merde

[TiTi]

Faudrait que je fouille sur mes schémas annotés... Ou les photos...

[TiTi]

J'ai une photo mais RD04...

9 broches du faisceau :

[Guillaumegdg]

J'ai une photo mais RD04...

9 broches du faisceau :

Merci titi.
Je regarde ça demain.
C'est plus cette prise de 2 fils qui me dérange.
11 fils a brancher... quel bor****

[Guiguy56]

Pour le connecteur à deux fils, soit tu achète un connecteur et refait à l’identique, soit tu mets des cosses traditionnelles.

[TiTi]

Il faut que tu prennes l'extrait du schéma qu'a mis Guiguy, un ohmmètre et tu fais le repérage des couleurs des fils du nouveau commodo...

[Guiguy56]

As tu les code couleurs du connecteur BST?

A l’aide du schemas de TiTi, repère avec une étiquette tous les fils du commodo d’origine (ex: fils bleu > plein phare; fils vers/blanc > contact embrayage...)

Ensuite fait la même chose avec le BST (si tu as le repérage des fils, sinon ça va être compliqué)

Pour le connecteur 2 broches il faut que tu fasses un piquage sur le faisceau du BST (tu copie l’origine)

Quand tout est repéré et que tu as tes connecteurs 9 et 2 broches, tu fais un branchement a blanc (c’est à dire que tu mets une par une les cosses dans le connecteur de la moto) et si tout est OK tu assembles les connecteurs.

[Guillaumegdg]

J'abandonne.
Je n'y comprends rien je perds mon temps.
Quel artisan peut faire ça ?
Un électricien ou plutôt un mécano ?
Sur Toulouse si vous avez des adresses !

[Midi134]

Je vais finir par ouvrir un centre de formation en électricité moto ...
Ou un atelier ...
On pourrait pas se mettre à plusieurs pour ouvrir une école ?

[TiTi]

...
Sur Toulouse si vous avez des adresses !

Sur Toulouse non mais
