Sens polarité condensateur cdi rd04 ??

[Grosruns]

Salut
Je suis en train de changer les condos de mon cdi de mon africa rd04 750
J'ai pas noté en démontant le sens de la polarité des condos pour les remonter... quelqu'un peut m'aider ? Le moins vers la droite

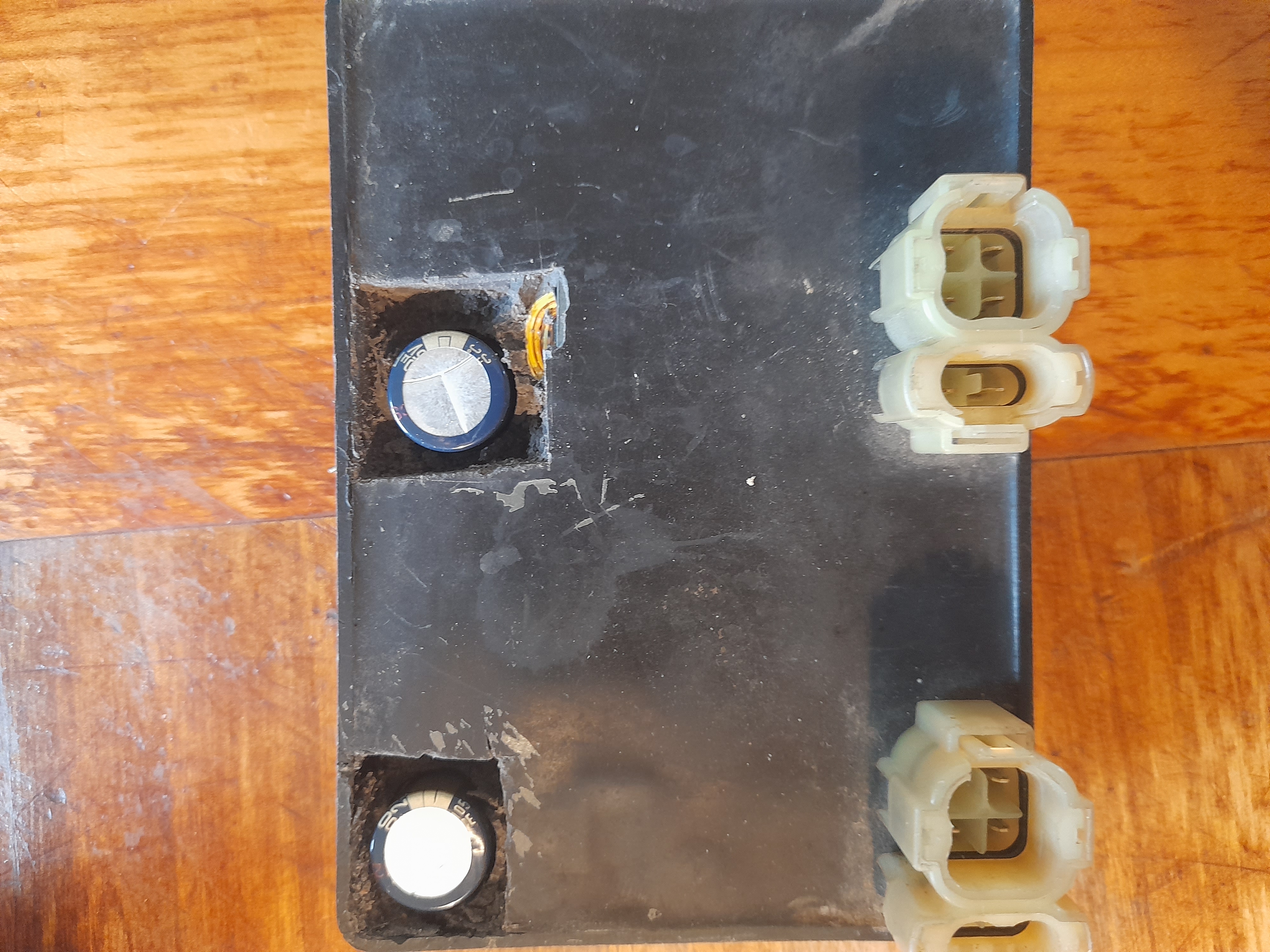

Je les ai soudé comme sur la photo le - vers la droite
C'est bon comme ça docteur ?
J'ai une chance sur deux que ça soir ok

[Grosruns]

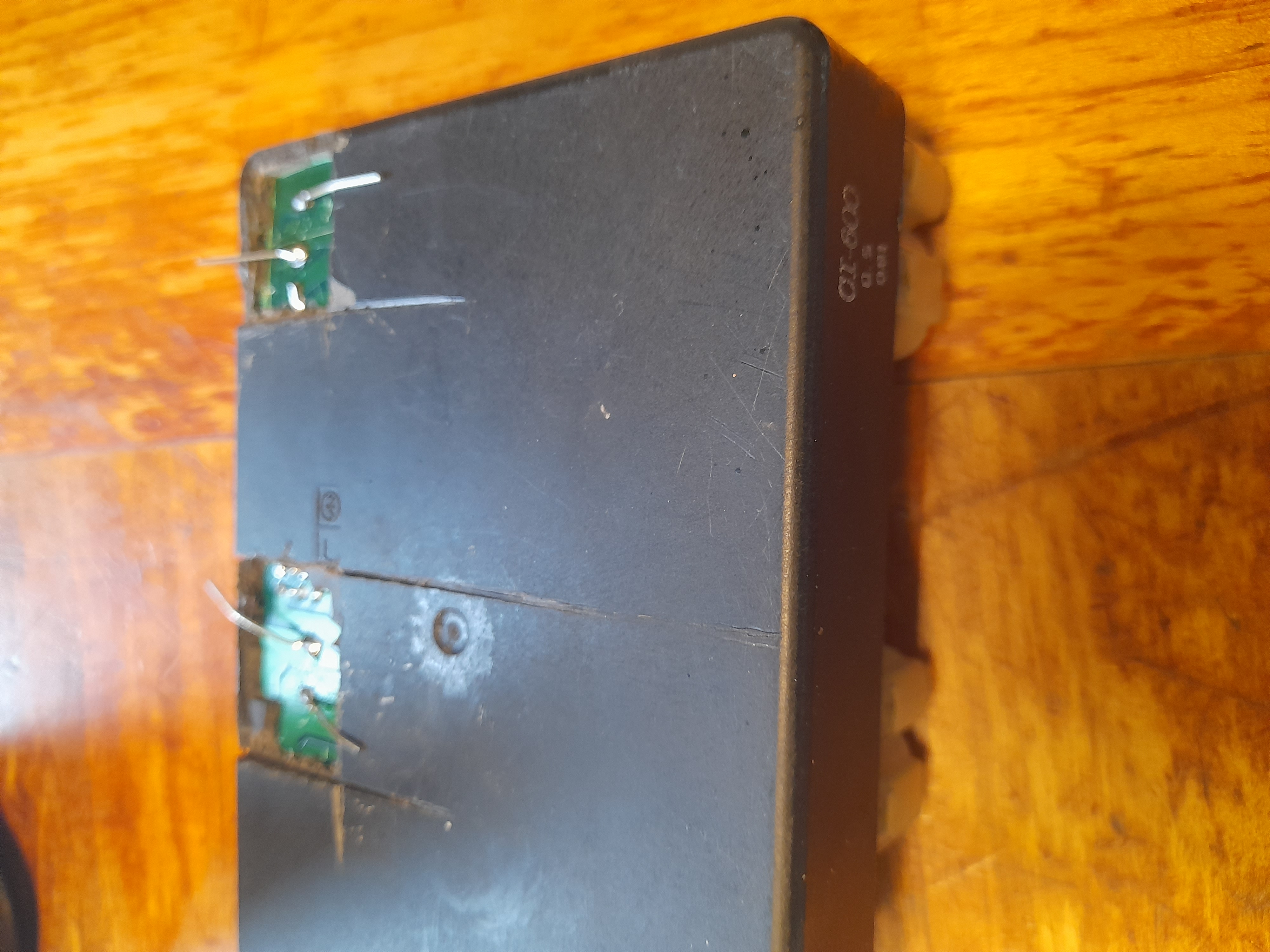

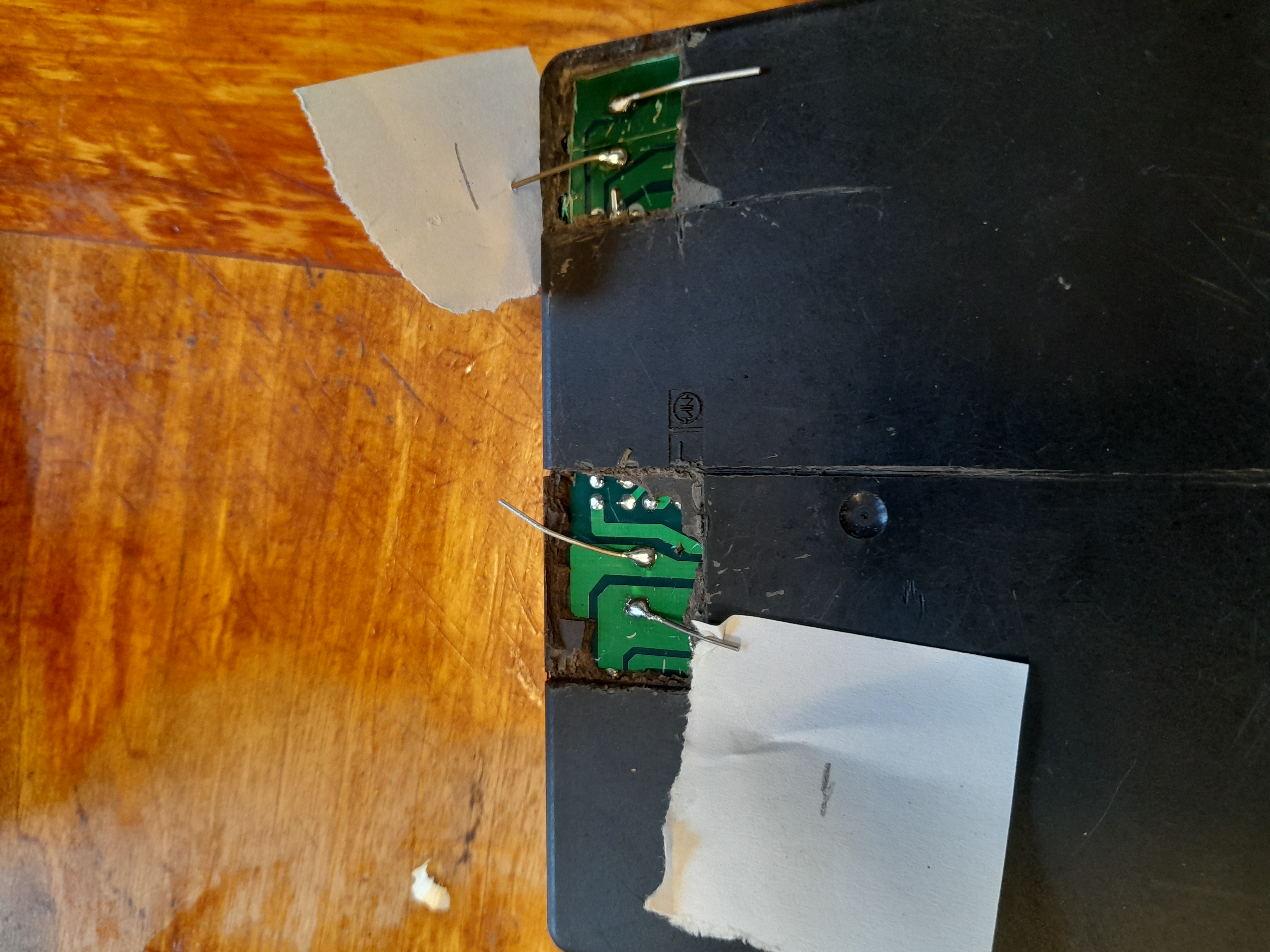

Une photo de l'autre côté

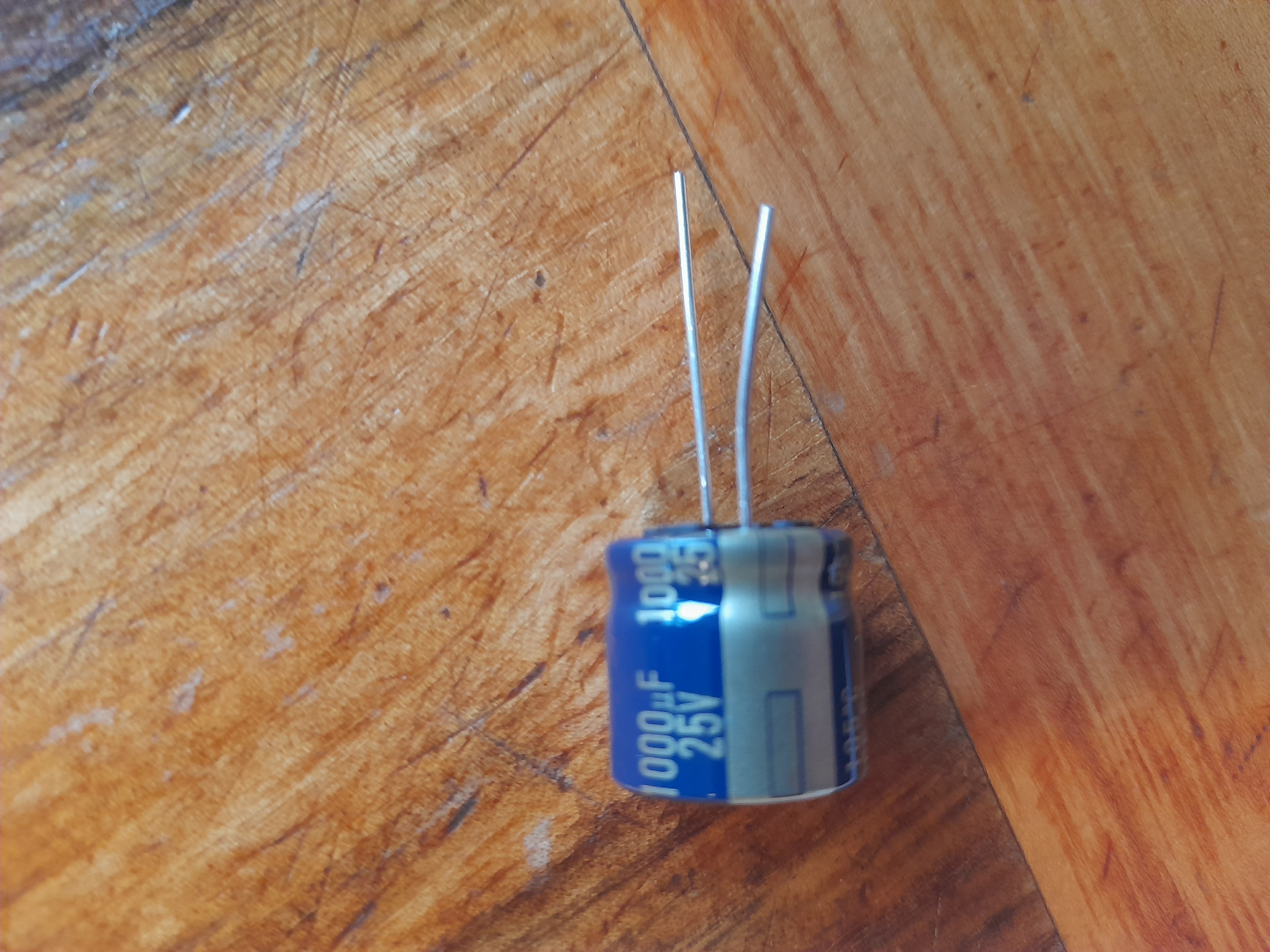

Et d'un condo

[Grosruns]

Mon montage est tout bon.
J'ai essayé et ça marche au poil
J'ai trouvé un site en espagnol qui explique très bien la rénovation d'un CDI et dessus on y voit le sens de polarité des condos.

voilà le lien
https://atce.mforos.com/613329/11486182 ... terminado/

et voici où j'ai commandé les condos
https://fr.rs-online.com/web/p/condensa ... um/0571987

ça peut servir a quelqu’un

[Helectricman]

Salut Grosrun
Comment faire pour enlever la résine
Sur la photo du site espagnol le circuit est complètement décapé et bien propre

[Grosruns]

Salut,

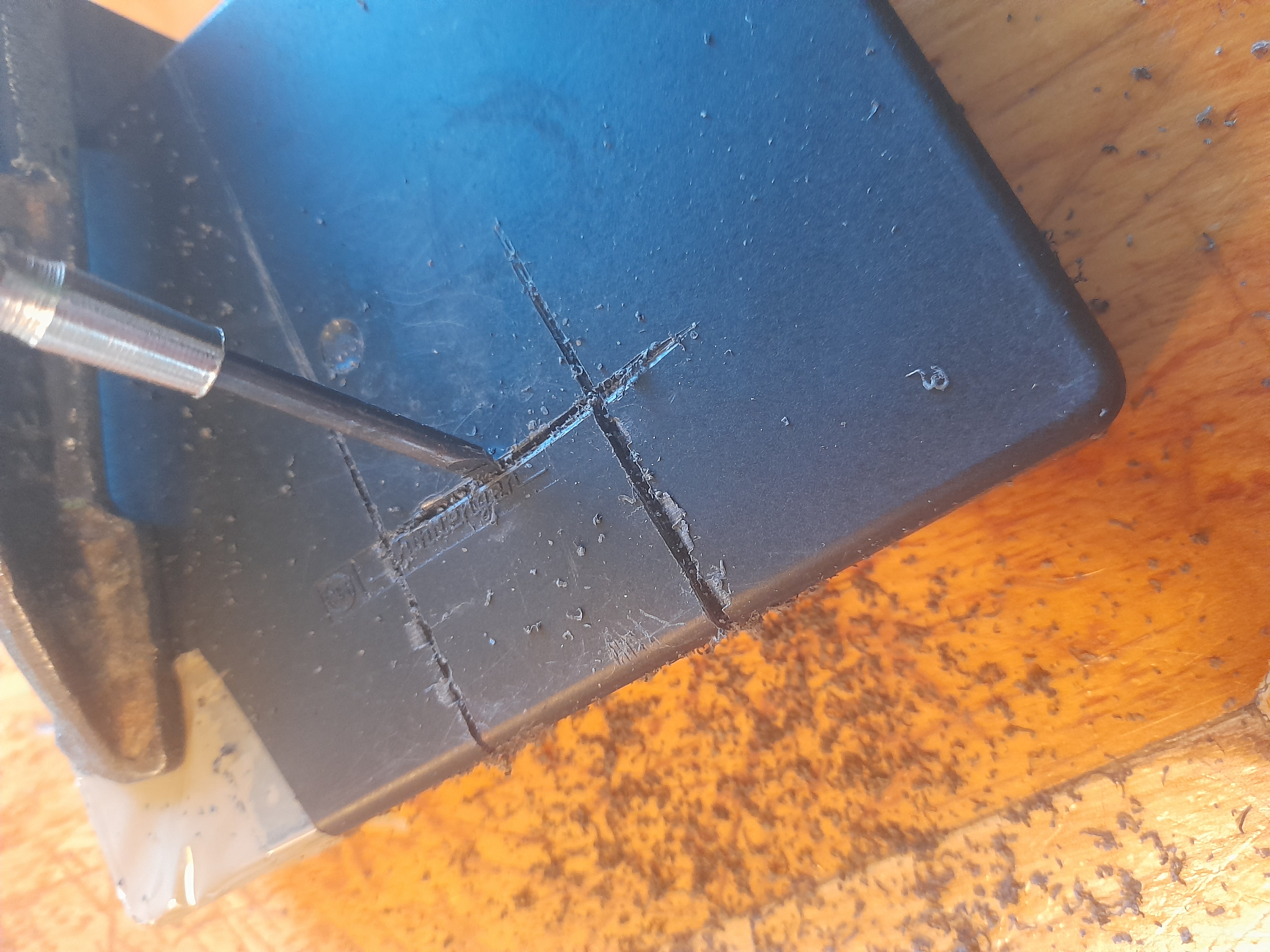

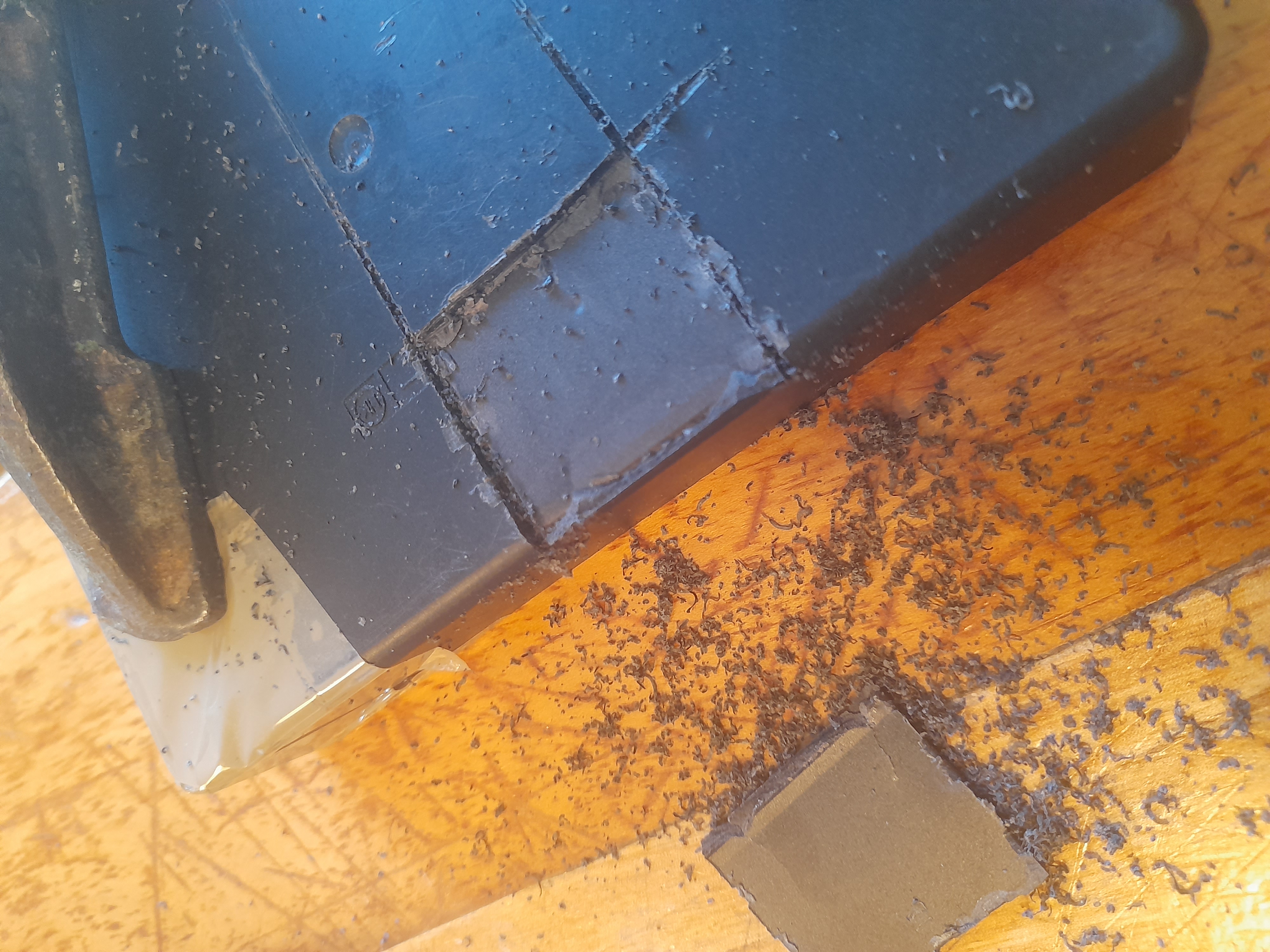

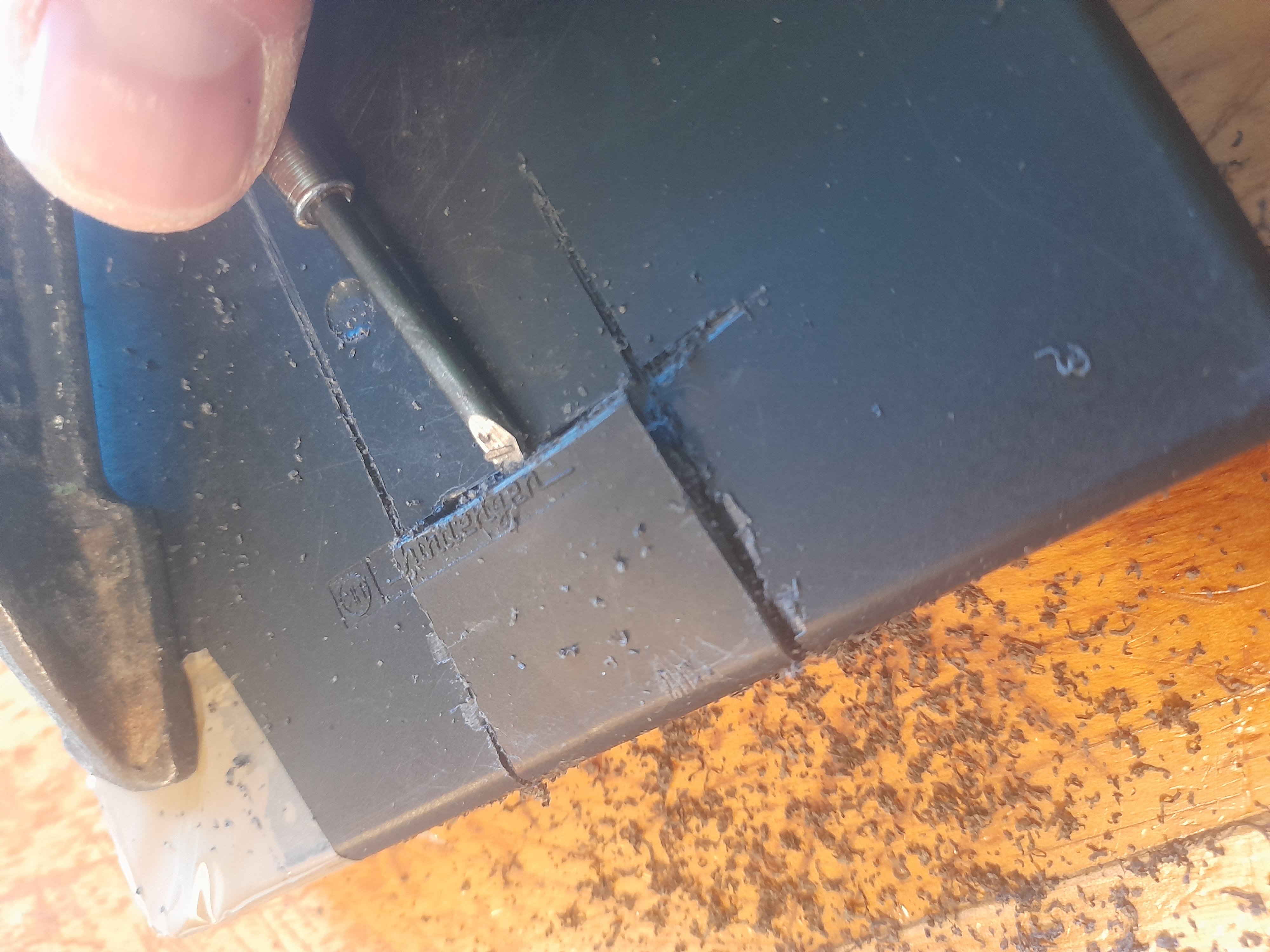

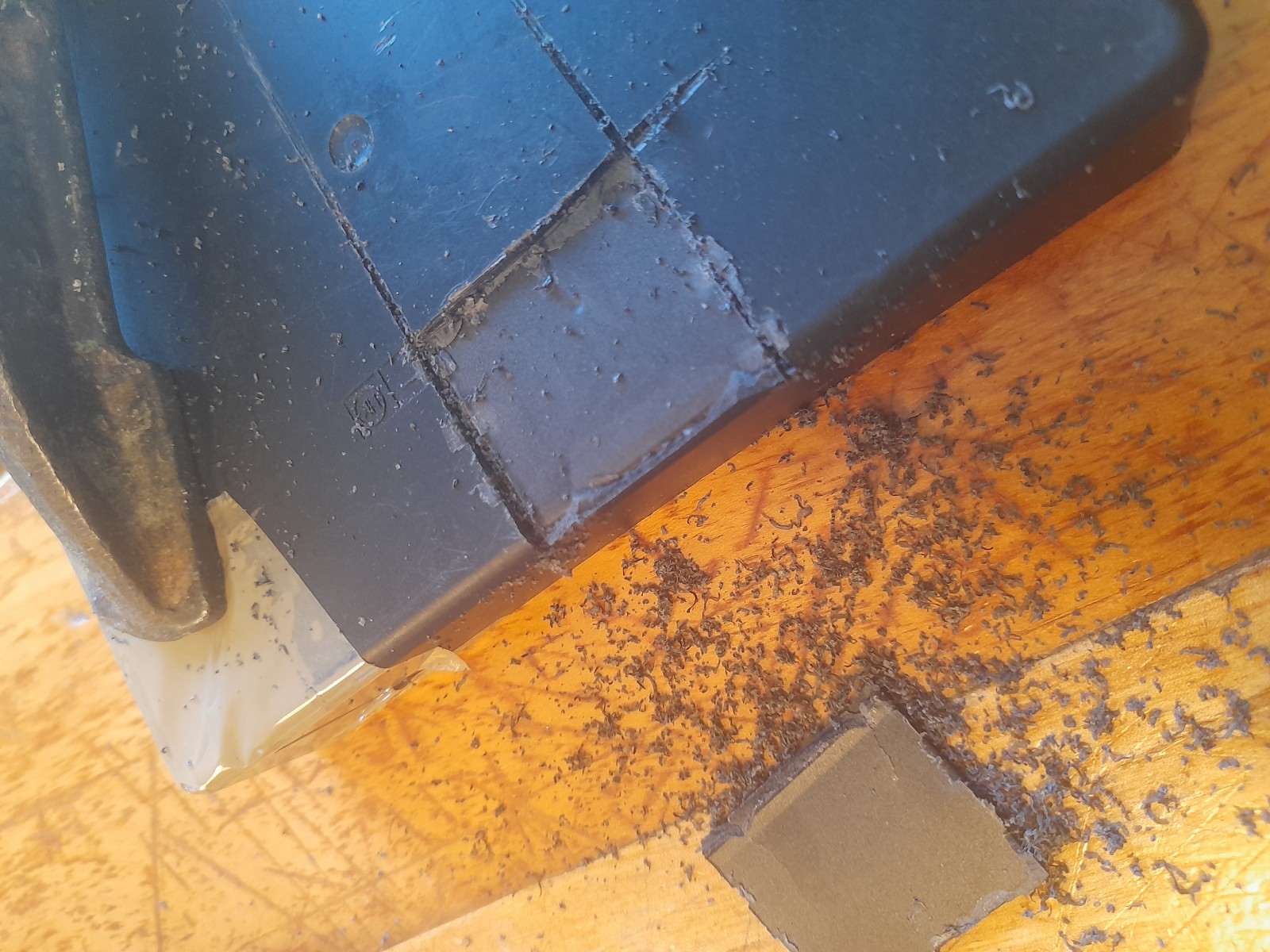

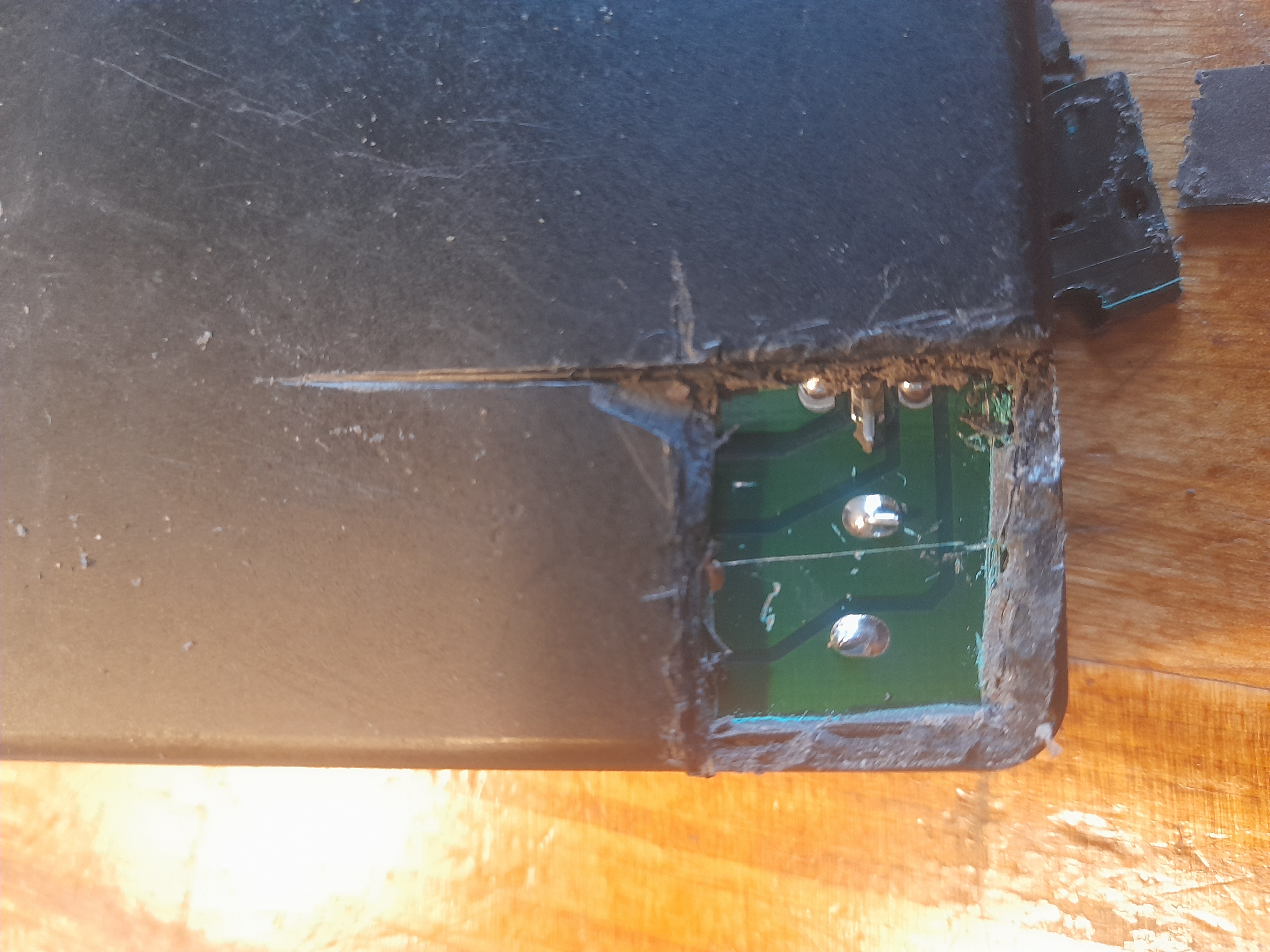

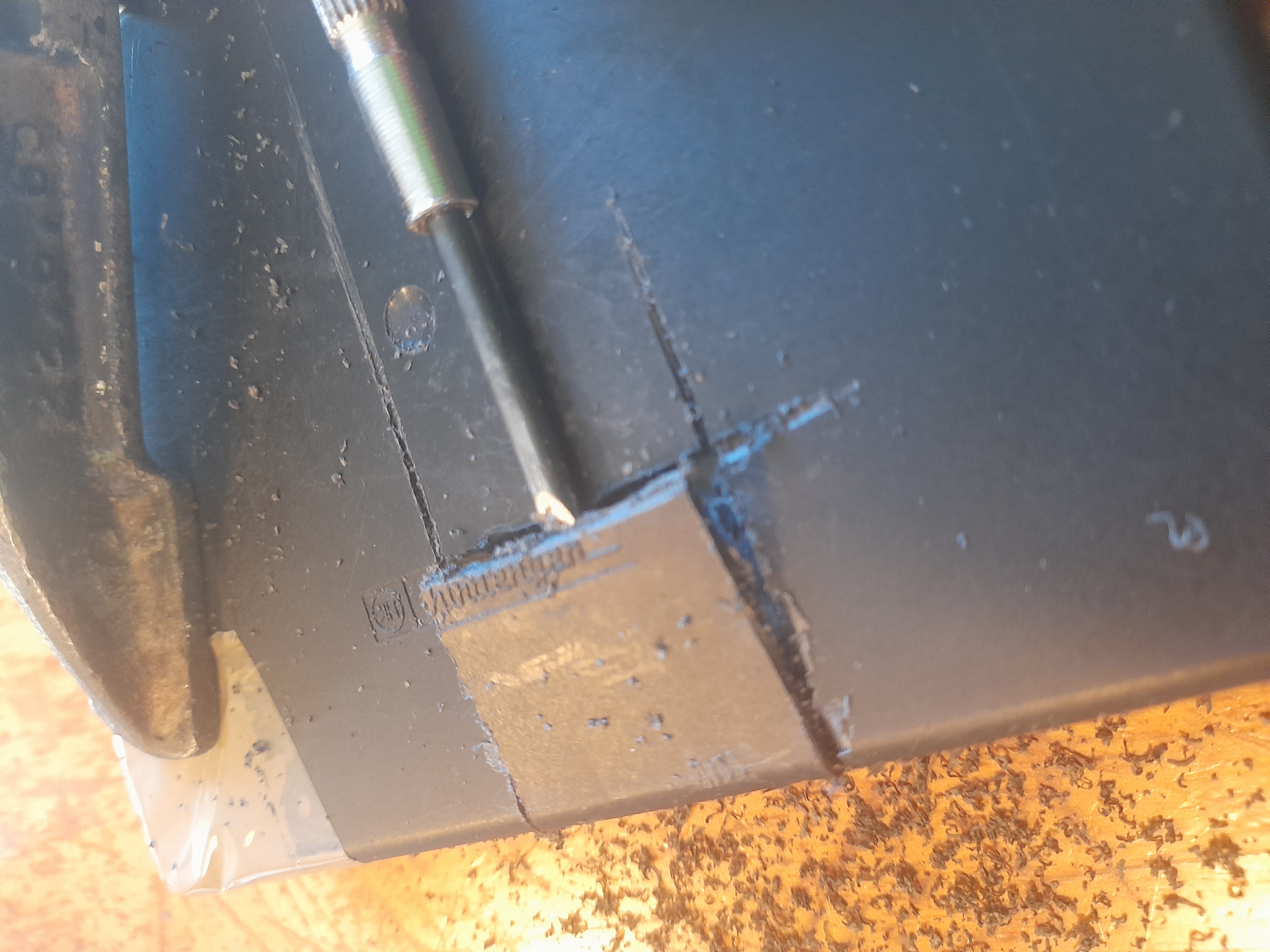

Un trait de scie pour ouvrir le capot en plastique du cdi.

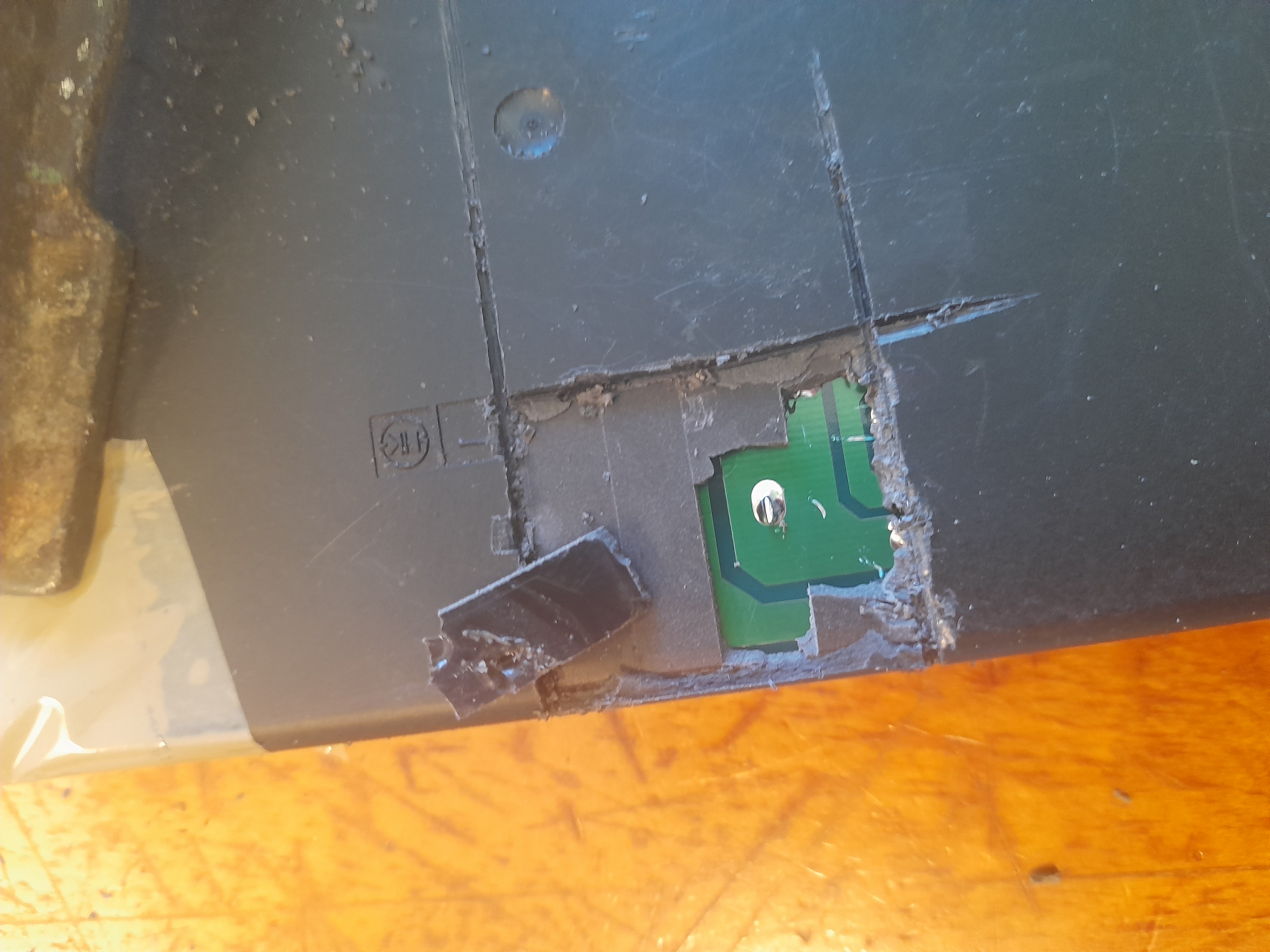

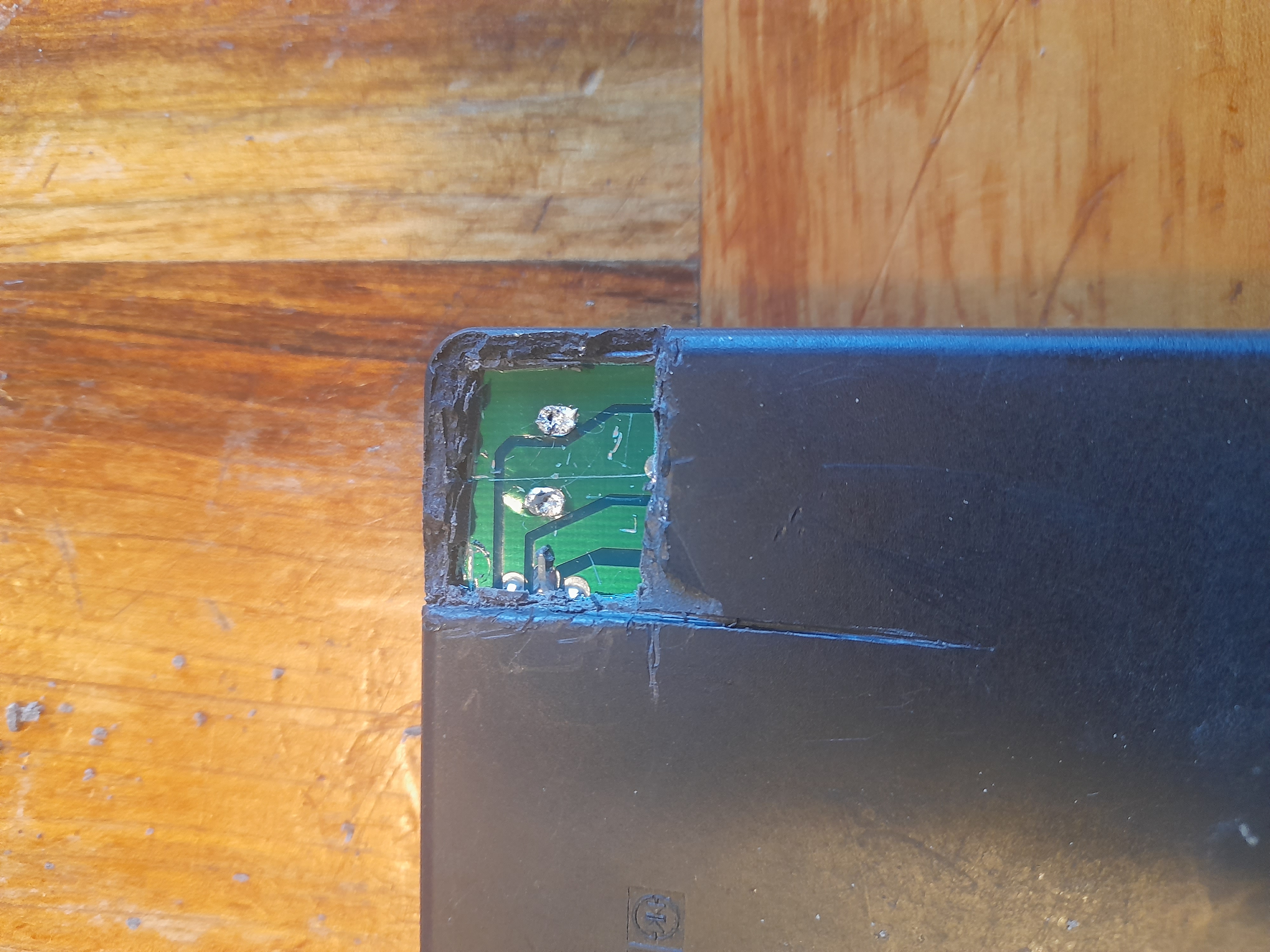

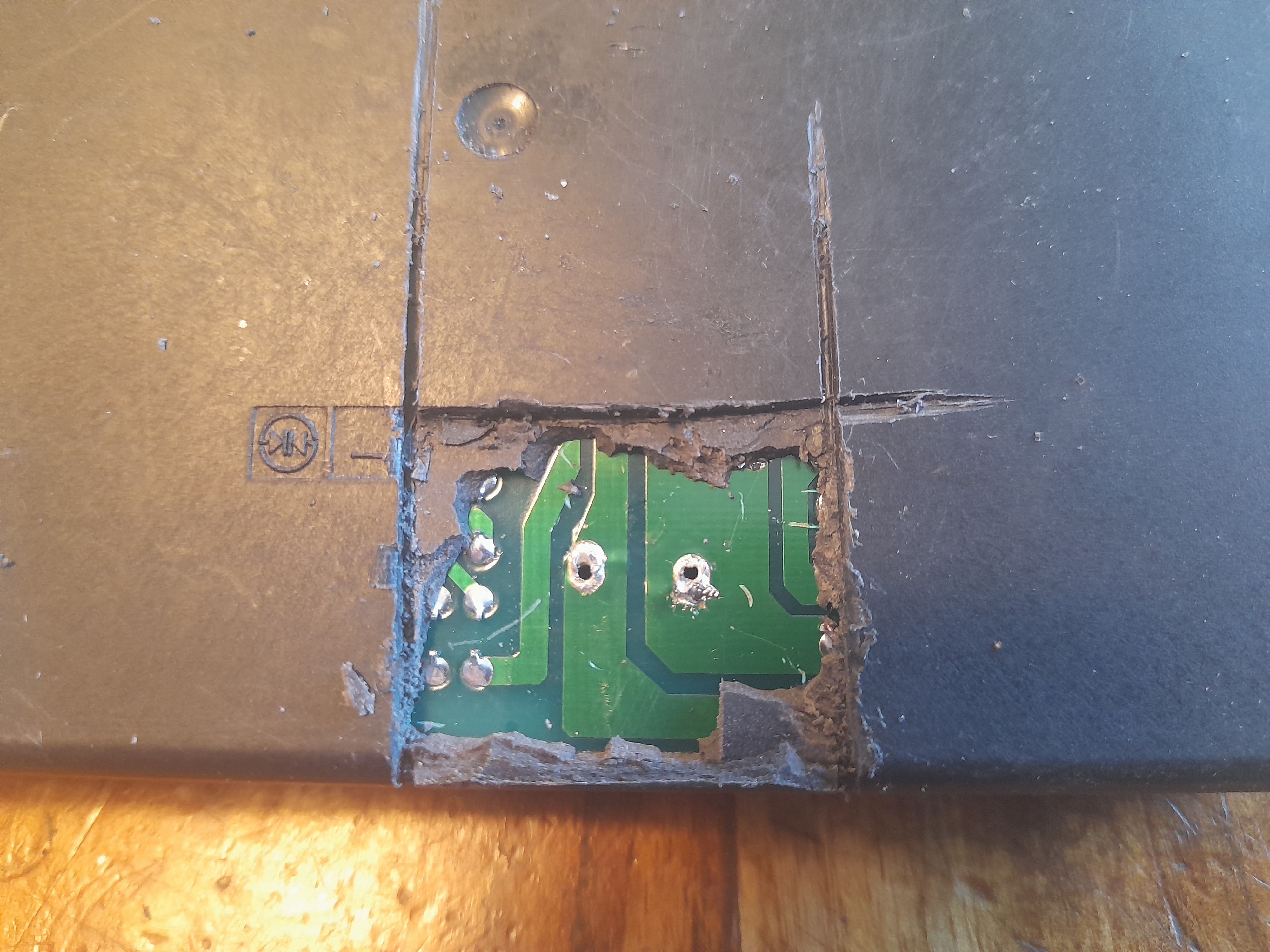

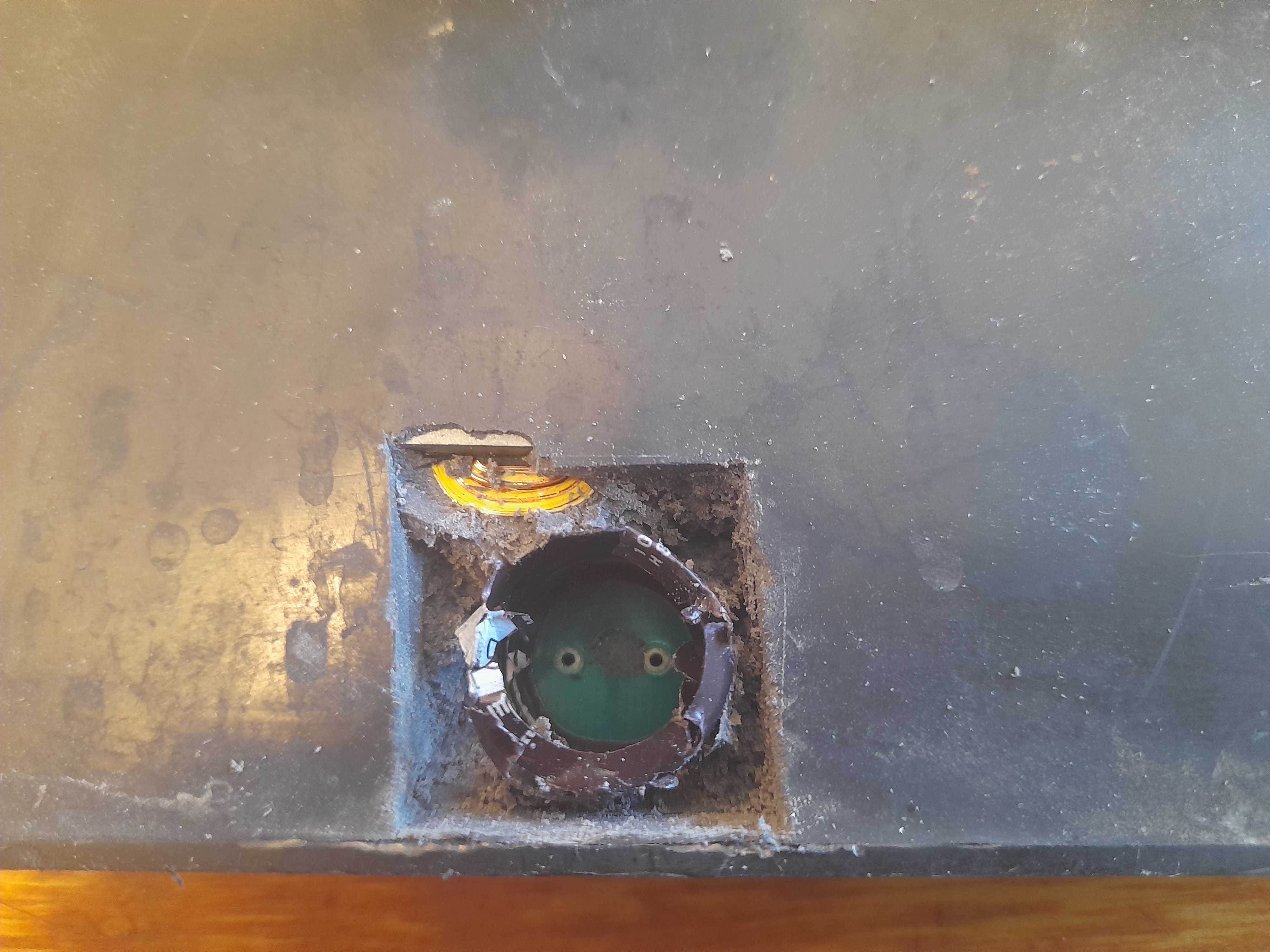

Après j'ai décollé le plastique et délicatement j'ai enlevé la "mousse silicone" avec un cutter et un petit tournevis pour arriver au circuit imprimé.
Il faut prendre son temps et on y arrive

[Grosruns]

Avec la même méthode on peut ouvrir entièrement le cdi comme sur le site espagnol.
Moi j'ai changé que les deux condos suite à un regulateur qui m'a lâché et qui m'a fait un survoltage dans le circuit

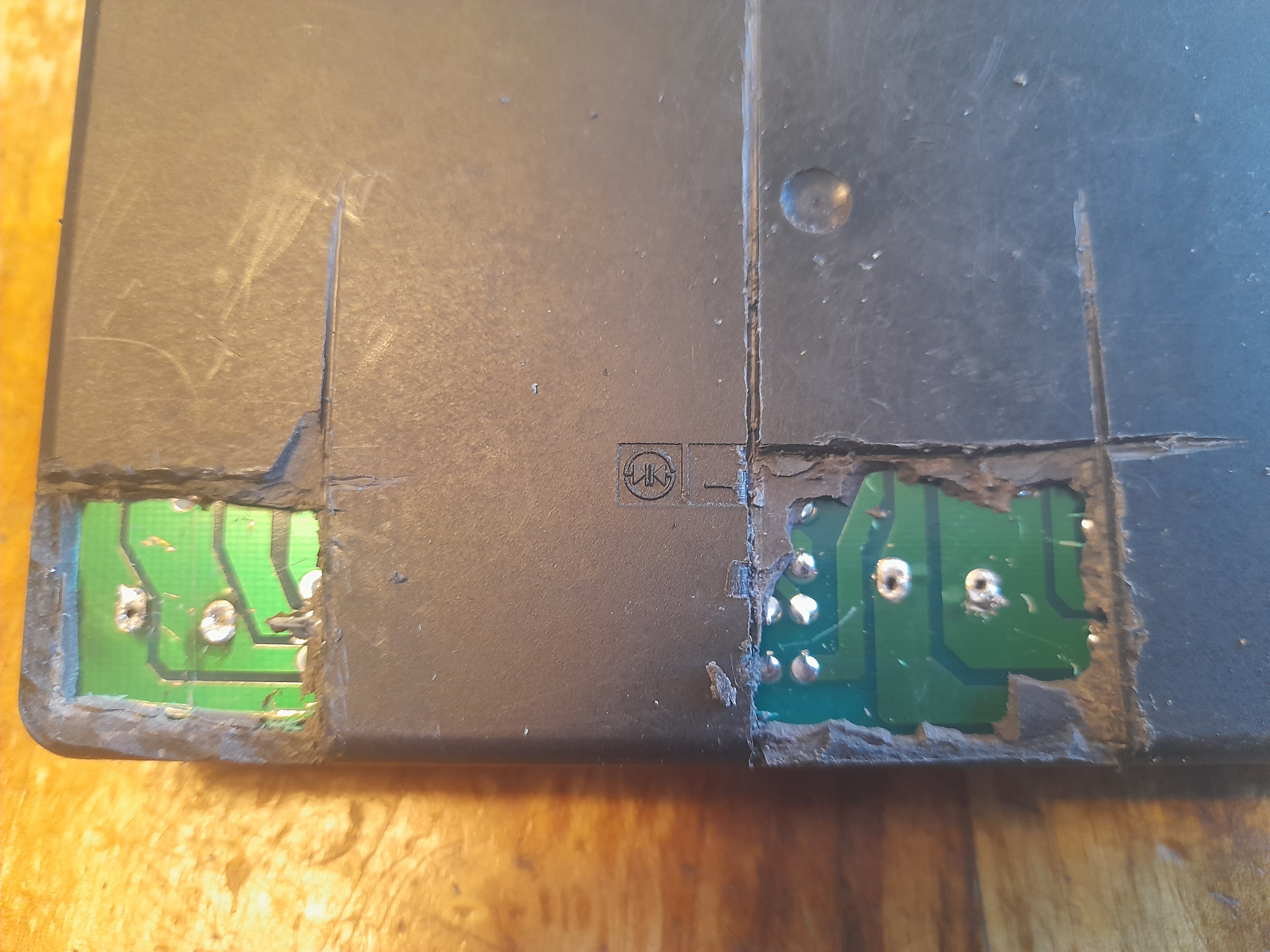

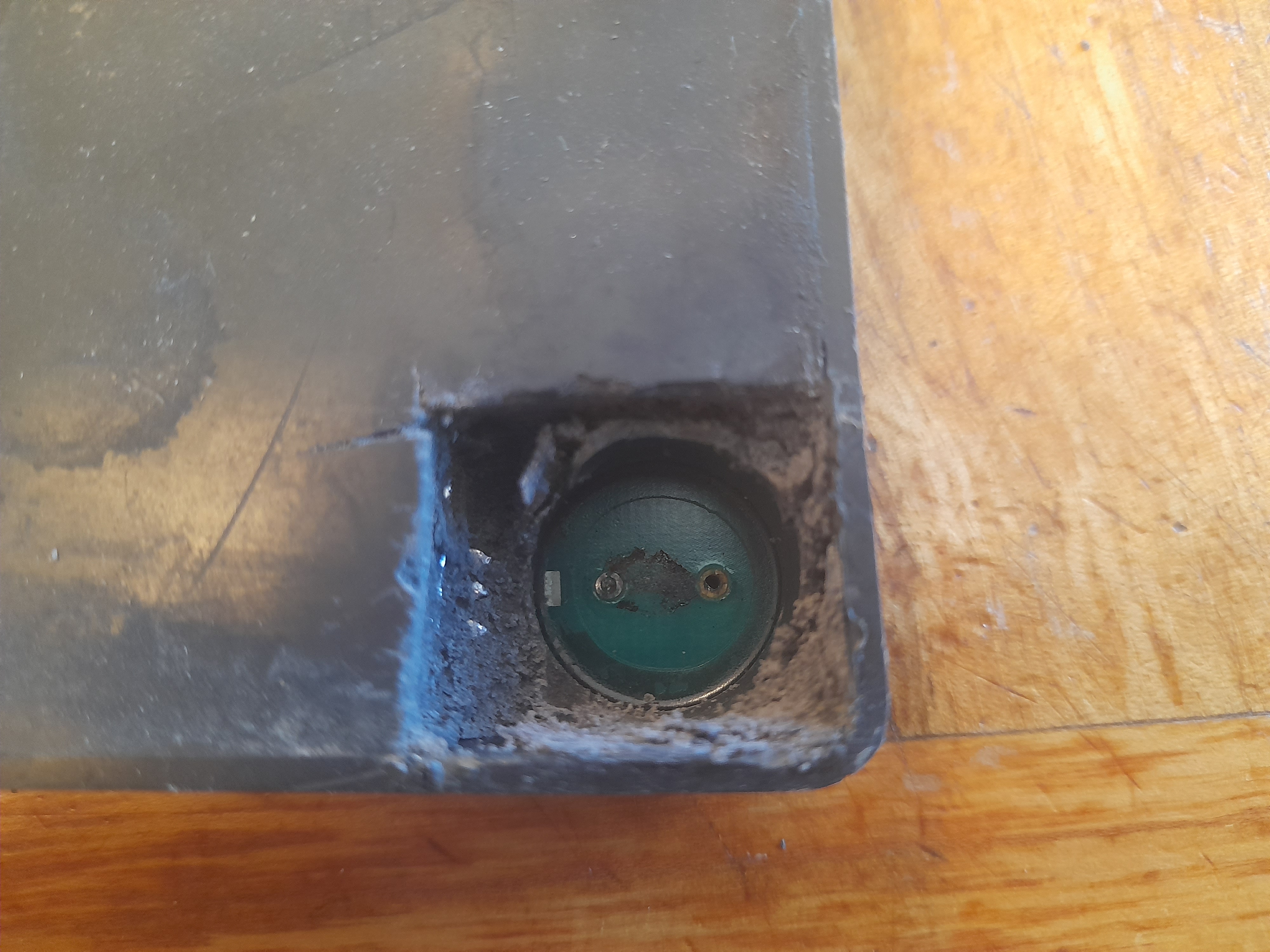

Voilà qq photos pour accompagner la prose
[

attachment=10]20230113_114024.jpg[/attachment]

[Helectricman]

Merci pour ce tutoriel

[Grosruns]

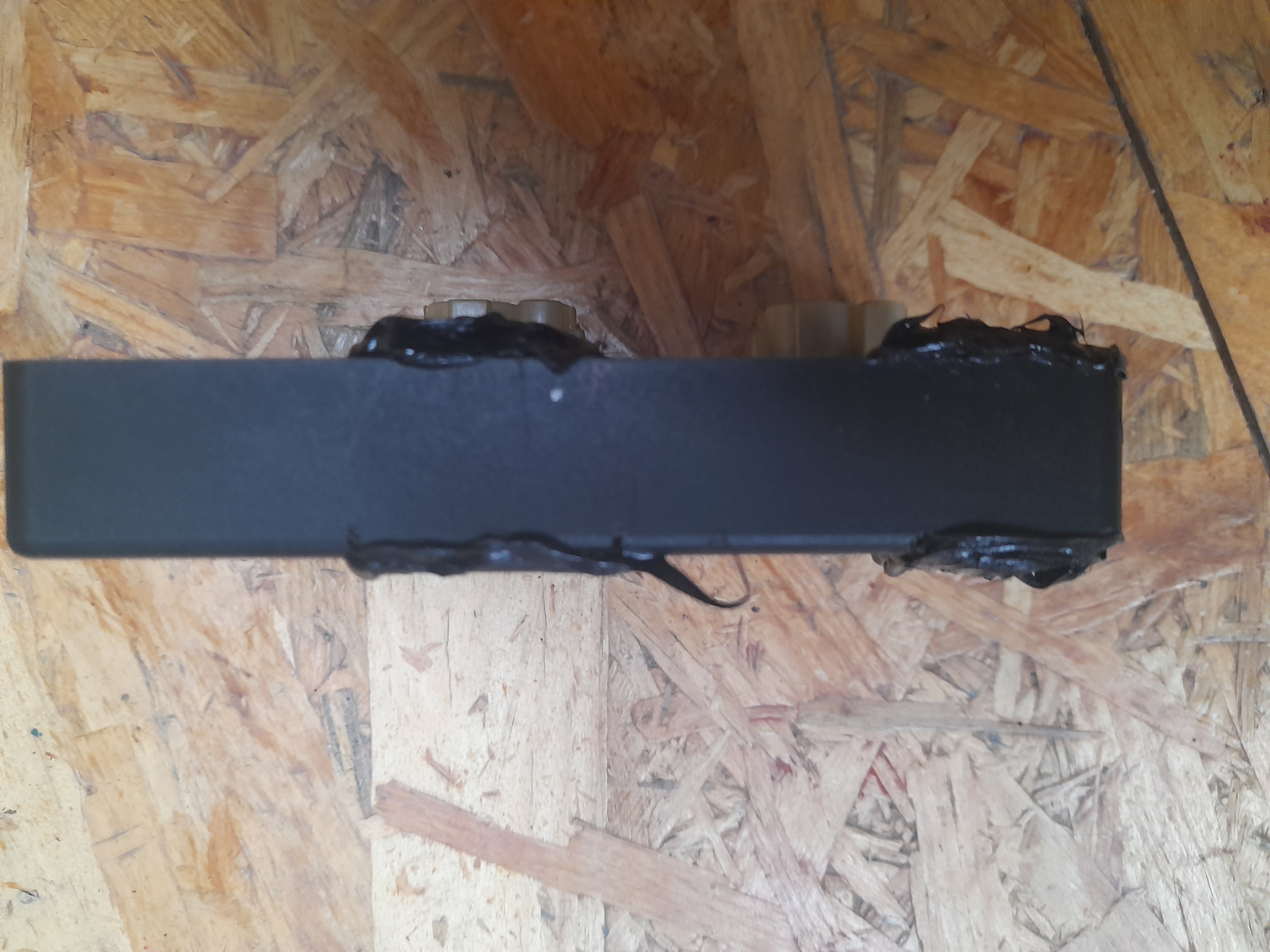

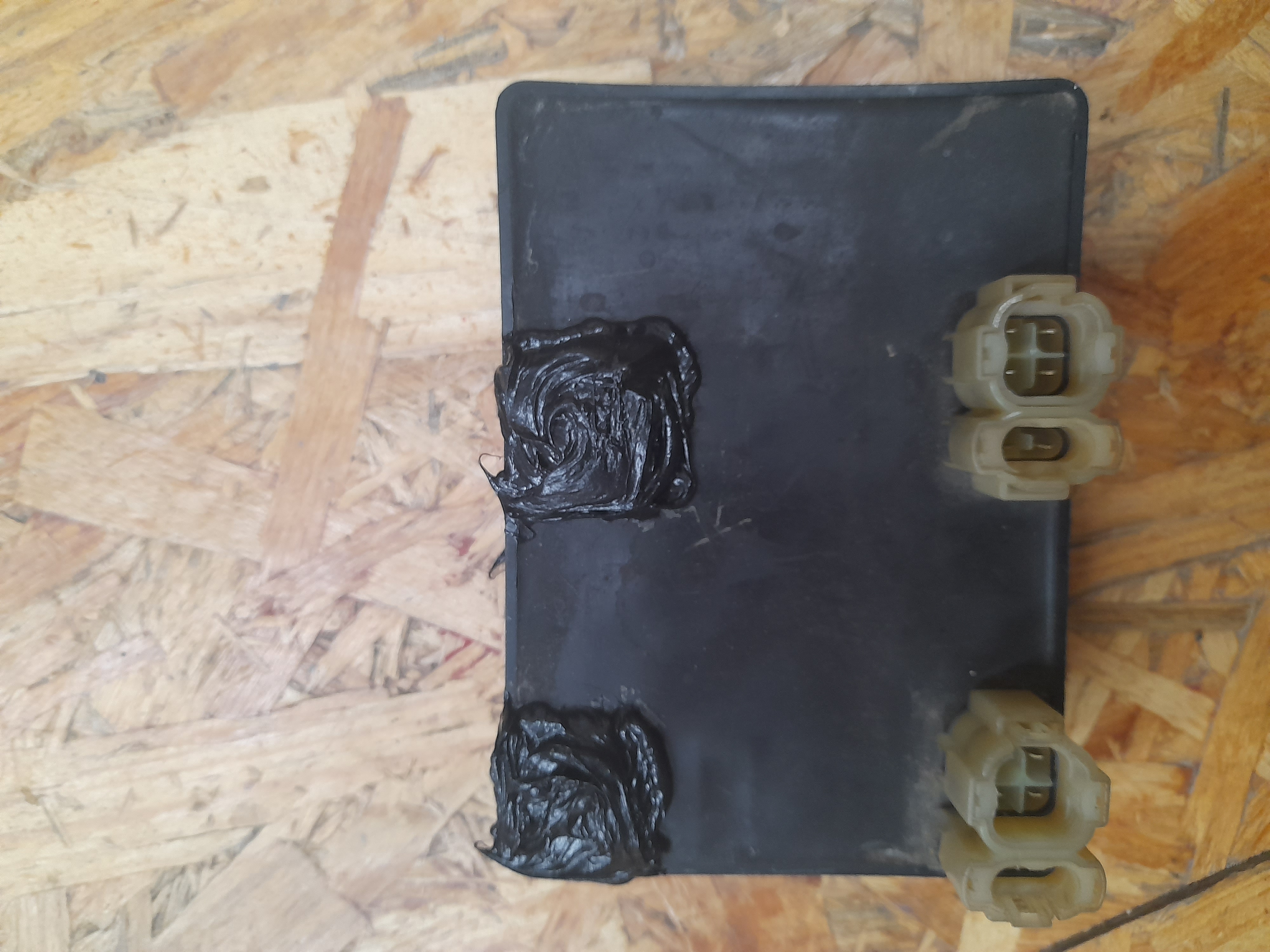

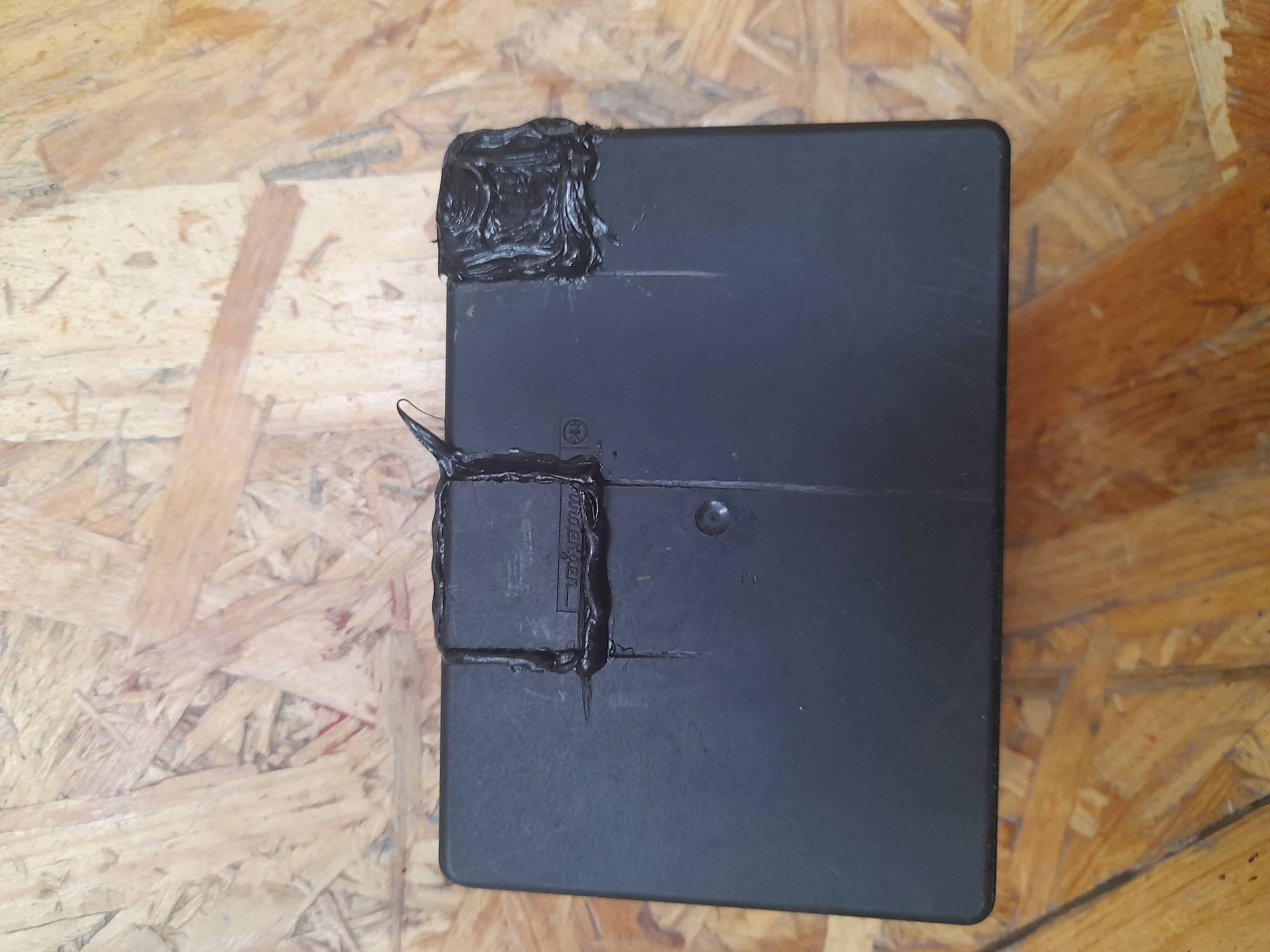

Et pour finir un coup de sikaflex 11fc noir pour isoler
J'ai fait un "talon" un peu en surépaisseur pour bien protéger les condos
Et voilà un cdi de sauvé :-)
