Pièce récupérée dans mon sabot ?

Message

Africasteph · #1 Message par **Africasteph** » 11 sept. 2016, 22:50

: IMG_2122.JPG (188.63 Kio) Vu 1469 fois

Bonjour,

Aujourd'hui, j'ai démonté mon sabot, histoire de d'aller voir l'état du cadre derrière .

Une fois le sabot enlevé, j'ai trouvé une petite pièce ... J'ai cherché, mais je n'ai pas trouvé d'où ça vient !!

Est-ce que ça parle à quelqu'un ?

Gerartiste · #2 Message par **Gerartiste** » 11 sept. 2016, 23:39

Fixation du radiateur d'huile (n° 4) http://www.cmsnl.com/honda-xrv750-afric ... ml#results

#3 Message par **TiTi** » 12 sept. 2016, 00:01

Non, 2 trous de fixation de la #4.

#4 Message par **TiTi** » 12 sept. 2016, 00:04

Ça ressemble plus à la #12 http://www.cmsnl.com/honda-xrv750-afric ... ml#results
Mais pas encore celle-là !

#5 Message par **Dode38** » 12 sept. 2016, 07:43

En tous les cas, c'est une patte qui sert à coincer une partie de faisceau électrique.

Peut-être celle qui maintien le faisceau du témoin de point mort

Faisceau N°7

Bebert · #6 Message par **Bebert** » 12 sept. 2016, 07:52

moi je trouve que ça ressemble bien à un embout de visseuse...
§dsl

Maxou · #7 Message par **Maxou** » 12 sept. 2016, 08:10

On n'a pas bien l'ordre de grandeur. (refaire photo avec un briquet ou dans la paume de la main).

On dirait ces pièces que l'on trouve dans les comodos pour "caler" les fils électriques, ou comme en dessus du sélecteur pour caler et écarter les câbles (à mince z'avais pas vu Denis à citer l'exemple).

Une chose est sûre, le gars qui l'a fait tombé et ne la pas remise en place......................
y'a forcément des câbles qui tôt ou tard vont être en contact et vont s'user prématurément.
Tu nous diras quand tu seras en rade au bord de la route.... non je rigole.

#8 Message par **Dode38** » 12 sept. 2016, 08:25

Pratiquement sûr que cette pièce se situe au niveau du N°7

C'est pour éviter que ce bout de faisceau se ballade.

#9 Message par **TiTi** » 12 sept. 2016, 09:33

Non, la #6 est grande et fait tout autour de l'ASB...

J'ai fouillé les fiches (plus nettes que le bique en stock)... Rien vu

#10 Message par **Stefter** » 12 sept. 2016, 12:16

Dode38 a écrit :Pratiquement sûr que cette pièce se situe au niveau du N°7

C'est pour éviter que ce bout de faisceau se ballade.

elle se fixe normalement a la pompe eau pour eviter au fil cité par Denis de se baladé vers le pignon!
ça le maintient dessous la pompe eau avant de remonter vers l'axe de sortie de boite

là sur une transalp

on voit la pate qui maintient le fil sous la pompe

mais il semblerai que sur 07 la pate se fixe sur le carter moteur vers l'alternateur

on le trouve en suivant les fils

Africasteph · #11 Message par **Africasteph** » 12 sept. 2016, 21:57

Merci à tous de votre aide, voici quelques indices complémentaires :

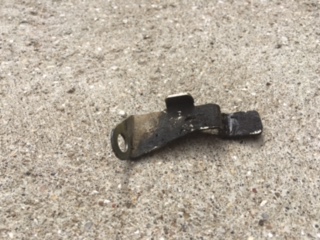

Une photo de la pièce avant que je la nettoie ! Au vu de sa couleur, il se peut qu'elle se trouve au niveau du bas moteur .

: IMG_2120.JPG (46.79 Kio) Vu 1496 fois

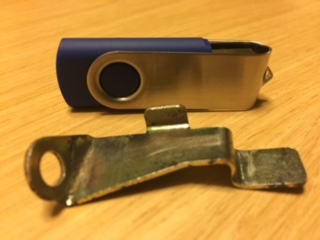

Pour une meilleure idée de la taille, une photo avec une clef USB ...( désolé maxou, je n'ai pas trouvé de briquet !)

: IMG_2126.JPG (27.16 Kio) Vu 1496 fois

Zouaverifle · #12 Message par **Zouaverifle** » 13 sept. 2016, 07:16

Tu as un mp.
STefter est dans le vrai, j'ai eu la même problématique.
Patte de fixation des fils, se positionne sur le Carter (agrandis la photo, on voit la patte de fixation sur la gauche du pignon quasi a l'horizontal de l'ASB)

ZR

#13 Message par **Dode38** » 13 sept. 2016, 08:20

Dode38 a écrit :Pratiquement sûr que cette pièce se situe au niveau du N°7

C'est pour éviter que ce bout de faisceau se ballade.

Dode38 a écrit :En tous les cas, c'est une patte qui sert à coincer une partie de faisceau électrique.

Peut-être celle qui maintien le faisceau du témoin de point mort

Faisceau N°7

Zouaverifle · #14 Message par **Zouaverifle** » 13 sept. 2016, 08:28

Exact.

ZR

#15 Message par **TiTi** » 13 sept. 2016, 09:57

Le truc c'est qu'on ne voit pas cette pièce sur les éclatés !!!

#16 Message par **TiTi** » 13 sept. 2016, 09:59

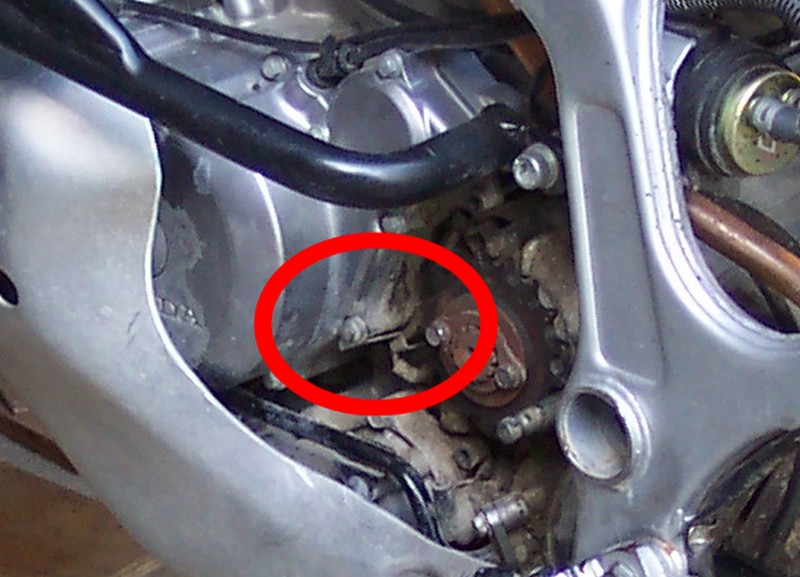

Ayé ! Trouvé sur une photo !!!!!!!!!!!!!!!!

: piecesabot.jpg (113.38 Kio) Vu 1453 fois

Zouaverifle · #17 Message par **Zouaverifle** » 13 sept. 2016, 14:38

Oui étrangement on ne voit rien sur la bike mais je crois qu'il y est sur le manuel d'atelier.
J'avais galéré pour savoir où et pourquoi cette piece pouvait bien servir !

ZR

#18 Message par **Stefter** » 13 sept. 2016, 15:30

TiTi a écrit :Ayé ! Trouvé sur une photo !!!!!!!!!!!!!!!!


oui on la voit aussi sur ma photo mais pas entourée sur la mienne

Zouaverifle · #19 Message par **Zouaverifle** » 13 sept. 2016, 15:35

J'oubliais...comme Bébert, l'autre piece est un embout cruciforme de tournevis ou visseuse...

ZR

Africasteph · #20 Message par **Africasteph** » 13 sept. 2016, 21:36

C'est bien cette pièce, désolé je n'avais pas compris le n° 7 !

Par contre, je crois que je vais ouvrir un nouveau post car je n'ai plus besoin de mon embout de visseuse

Merci à tous
